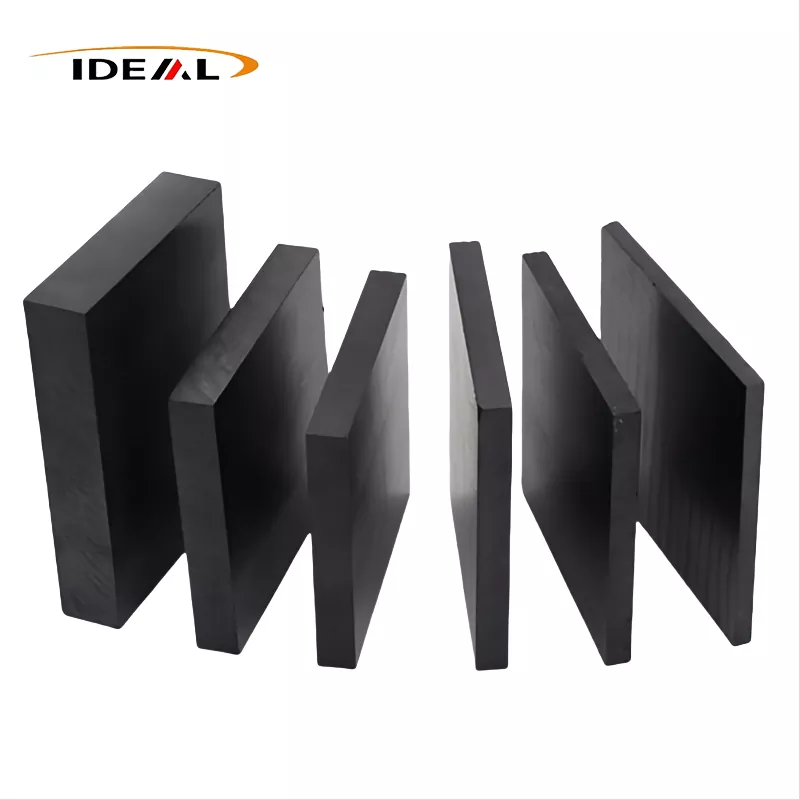

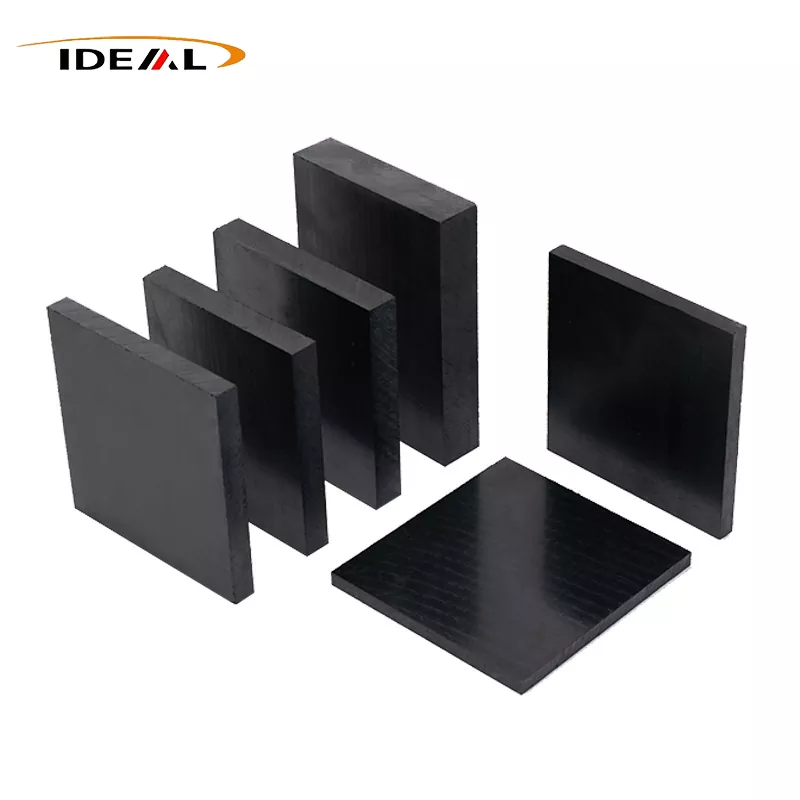

Плити PEEK, армовані вуглецевим волокном

Як лідер галузіПлити PEEK, армовані вуглецевим волокномВиробник Ideal Plastic постачає чорні конструкційні листи преміум-класу, призначені для виживання в середовищах, які руйнують стандартні полімери. Ми об’єднуємо вуглецеві волокна високої чистоти з необробленою смолою PEEK під ретельним контролем теплових параметрів, досягаючи значного підвищення безперервної термічної стабільності та значного зменшення ізотропної усадки форми. Наше виробництво відповідає стандартам ISO 9001:2008, гарантуючи повну відповідність екологічним критеріям REACH, RoHS та EN71: від стандартних аркушів до індивідуальних розмірів.

Жорсткість із заміною металу: подолання розриву між полімерами та сплавами

При розробці структурних компонентів для застосувань із високим навантаженням зменшення ваги часто суперечить потребі у високій жорсткості. Звичайні листи PEEK можуть прогинатися під інтенсивними навантаженнями, але наші спеціалізовані композитні листи усувають це обмеження.

• Сплеск міцності на розрив:Додавання в матрицю вуглецевого волокна підвищує міцність на розрив до діапазону від 150 до 200 МПа, майже наближаючись до механічних характеристик конструкційних алюмінієвих сплавів.

• Підвищення модуля пружності:Конструкційна жорсткість значно підвищена, завдяки чому модуль пружності з 3,8 ГПа чистого ПЕЕК піднявся до 8–12 ГПа. Ця стійкість до згинання та деформації під постійним навантаженням робить ці листи чудовим вибором для конструкцій аерокосмічної та промислової підкладки.

Збереження механічної цілісності під високим піро-термічним навантаженням

При високотемпературних механічних навантаженнях стандартні полімери швидко розм'якшуються, повзуть і провисають. Ці армовані пластини PEEK запобігають таким несправностям завдяки своїй внутрішній структурі блокування волокон.

Механізм термоутримання:Високомодульні вуглецеві волокна утворюють жорстку взаємопов’язану армуючу мережу всередині аморфної та напівкристалічної матриці PEEK. Ця мережа фізично обмежує рухливість полімерних молекулярних ланцюгів, коли температура піднімається до точки склування.

У той час як ненаповнений PEEK демонструє температуру відхилення при нагріванні (HDT нижче 1,82 МПа) приблизно 160°C, вміст понад 20% вуглецевого волокна наближає цей поріг до точки плавлення 343°C. Зокрема, сорт, наповнений 30% вуглецевим волокном, регулярно досягає HDT, що перевищує 315°C, зберігаючи свою несучу здатність без провисання, розм’якшення або повзучості.

Технічні дані:

Розширена стабільність розмірів і захист від навколишнього середовища

Для високоточних застосувань, таких як обробка напівпровідників і медичних приладів, поглинання вологи та теплове розширення можуть зіпсувати посадки з щільним допуском.

Майже нульовий гідроліз

Композит демонструє винятково низьке поглинання вологи, зберігаючи свою форму навіть при постійному впливі вологого середовища або циклів парової стерилізації.

Надзвичайно низьке розширення

Коефіцієнт лінійного теплового розширення обмежений від 3,1 × 10⁻⁶/K до 6,8 × 10⁻⁶/K, що відповідає тепловому руху кількох металевих сплавів.

Радіаційна та УФ-стабільність

Армування з вуглецевого волокна діє як природний щит від ультрафіолетового розкладання та високодозового іонізуючого випромінювання (наприклад, стерилізації гамма-випромінюванням), запобігаючи крихкості полімеру та мікротріщинам на поверхні протягом багатьох років постійного впливу.

Висока твердість і трибологічна зносостійкість при абразивних навантаженнях

Під час сухого ковзання контакт із частинками піску або поверхнями, що сполучаються, може призвести до швидкого зношування клею та передчасного руйнування м’яких полімерів.

Наші пластини PEEK, армовані вуглецевим волокном, мають високу твердість поверхні завдяки тому, що вуглецеві волокна сприймають основний тягар контактного тиску. Оскільки волокна ретельно інтегровані та надійно з’єднані з матрицею PEEK, вони протистоять висмикуванню або відшаровуванню під час циклів ковзання. Така структурна стабільність зводить до мінімуму залишки абразивного зносу, завдяки чому ці композитні листи зношуються набагато повільніше, ніж ненаповнений PEEK у середовищах постійного контакту.

Хімічно інертна матриця, стійка до агресивних промислових реагентів

Для промислового хімічного обладнання потрібні матеріали, здатні протистояти агресивному хімічному впливу без розтріскування або розчинення.

Основний матеріал PEEK забезпечує виняткову хімічну стійкість. Ці композитні пластини є хімічно інертними та високостійкими до органічних розчинників, водних кислот, лугів та промислових масел. Вони витримують тривалий вплив у суворих середовищах, таких як хімічні технологічні лінії або морські нафтові вишки, де вони зазвичай перевищують термін служби компонентів з нержавіючої сталі.

Примітка:Незважаючи на високу стійкість до більшості хімічних речовин, на матеріал можуть впливати сильні окислювачі, такі як концентрована азотна або сірчана кислота.

Від аерокосмічних конструкцій до стопорних кілець CMP

Завдяки співвідношенню міцності до ваги, хімічній інертності та термічним властивостям ці армовані вуглецевим волокном плити PEEK використовуються в кількох спеціалізованих галузях промисловості:

• Напівпровідникова промисловість:Використовується для обробки стопорних кілець хімічної механічної планарізації (CMP). Його низький рівень зношування та висока хімічна стійкість подвоюють термін служби цих компонентів порівняно з альтернативними пластиками, скорочуючи час простою.

• Аерокосмічна інженерія:Використовується для теплозахисних екранів моторного відсіку та структурних кронштейнів, заощаджуючи вагу та забезпечуючи теплоізоляцію. Він також використовується в супутникових системах теплового контролю для захисту чутливих приладів від коливань космічної температури.

• Медичні прилади:Біологічна сумісність, хімічна стійкість і сумісність із повторюваними циклами стерилізації в автоклаві роблять ці пластини чудовим вибором для хірургічних інструментів і конструкційного медичного обладнання.

• Промислове та енергетичне обладнання:Використовується як вкладиші для ємностей для хімічних реакцій, ущільнювачі теплообмінників, сідла клапанів і високоефективні компоненти в ядерній енергетиці завдяки низькій швидкості гідролізу.

Технічні дані та специфікації композитних листів PEEK

Технічні запитання, які часто задають

Q1: Як додавання вуглецевого волокна до PEEK впливає на його електро- та теплопровідність?

A:На відміну від ненаповненого PEEK, який є електричним ізолятором, додавання вуглецевого волокна створює провідну мережу всередині полімерної матриці. Це забезпечує помірну електропровідність, що корисно для розсіювання статичних зарядів у напівпровідникових пластинах. Це також підвищує теплопровідність, допомагаючи розсіювати локальне тепло в середовищах ковзання з високим тертям.

Q2: Які способи обробки запобігають зносу інструменту та розшаруванню волокон під час різання цих наповнених вуглецем пластин?

A:Вуглецеві волокна є абразивними і можуть призвести до швидкого зносу стандартних інструментів із швидкорізальної сталі (HSS). Ми рекомендуємо використовувати твердосплавні інструменти або інструменти з алмазним покриттям (PCD). Щоб запобігти розшаруванню поверхні або висмикуванню волокон під час високошвидкісного фрезерування, використовуйте гострі геометричні форми різання, підтримуйте високі швидкості подачі та забезпечте належне охолодження або відведення стружки.

Q3: Чи придатні ці чорні композитні листи для медичних застосувань із прямою імплантацією?

A:У той час як наші армовані вуглецевим волокном пластини PEEK виготовляються з високоякісних смол і демонструють чудову біосумісність з медичними інструментами, хірургічними напрямними та структурними зовнішніми пристроями, для довгострокових людських імплантатів потрібні спеціальні смоли медичного класу з суворим відстеженням рівня імплантату. Будь ласка, зв’яжіться з нашою технічною командою, щоб обговорити ваші конкретні вимоги до медичного класу.
