Коротка відповідь: вибирайте трубку PEEK, наповнену вуглецевим волокном, якщо додаткова жорсткість і стабільність розмірів виправдовують свої компроміси
Труби PEEK — це порожнисті напівфабрикати, які використовуються в стані постачання або оброблені на такі деталі, як втулки, муфти, ущільнення, компоненти клапанів та ізоляційні корпуси. Вуглецеве волокно додається, коли незаповнений PEEK не забезпечує достатньої жорсткості, контролю розмірів або стійкості до деформації під механічним і термічним навантаженням.
Це не робить вуглецевий матеріал автоматичним преміальним вибором. Він може бути менш поблажливим, ніж первинний PEEK, більш жорстким для ріжучих інструментів і електрично іншим. Правильне рішення залежить від напрямку завантаження, температури, хімічного впливу, сполучених поверхонь, вимог до електрики та кількості матеріалу, який ви збираєтеся видалити. Ідеальні пропозиції ГуанчжоуТруби PEEK, наповнені вуглецевим волокномз регульованим вмістом вуглецевого волокна від 10% до 40%; компанія визначає 30% як загальновживаний коефіцієнт.
Труби, трубки та трубки можуть описувати той самий напівфабрикат, але розміри мають бути зазначені однозначно
У каталогах полімерних запасів «труба PEEK», «труба PEEK» і «трубка PEEK» часто використовуються як синоніми. Покупці не повинні вважати, що ці умови відповідають угодам про металеві труби. Постачальник може описувати товстостінну заготовку для обробки, а не встановлену лінію з номінальним тиском, призначену для транспортування рідини.
Креслення покупки, а не іменник, має керувати замовленням. Якщо передбачається обслуговування під тиском, лише розміри напівфабрикату не встановлюють здатність до тиску. Готова геометрія, з’єднання, температура, середовище, історія навантажень і відповідний стандарт проектування потребують окремого інженерного огляду.
Визначте OD, ID, товщину стінки, довжину та припуск на обробку на кресленні з розмірами
Вкажіть зовнішній діаметр, внутрішній діаметр і довжину, а потім визначте, чи є кожне значення номінальним, у стані виробництва чи необхідним після механічної обробки. Включіть концентричність, прямолінійність, округлість, обробку поверхні та кінцевий стан, де вони впливають на готову деталь. Загальний допуск діаметра плюс-мінус не впливає на концентричність отвору до зовнішнього діаметра.
Залиште достатній припуск на обробку, щоб очистити шкіру та виправити очікувані деформації, але не настільки, щоб витрати на матеріал і час обробки збільшувалися без потреби. Тонкі готові стінки потребують особливої уваги: тиск патрона, тепло різання та залишкова напруга можуть зрушити свердло після того, як воно залишить машину.
Розглядайте опубліковані діапазони розмірів і допуск ±0,02 мм як заяви для уточнення, а не гарантії для кожної комбінації ID/OD

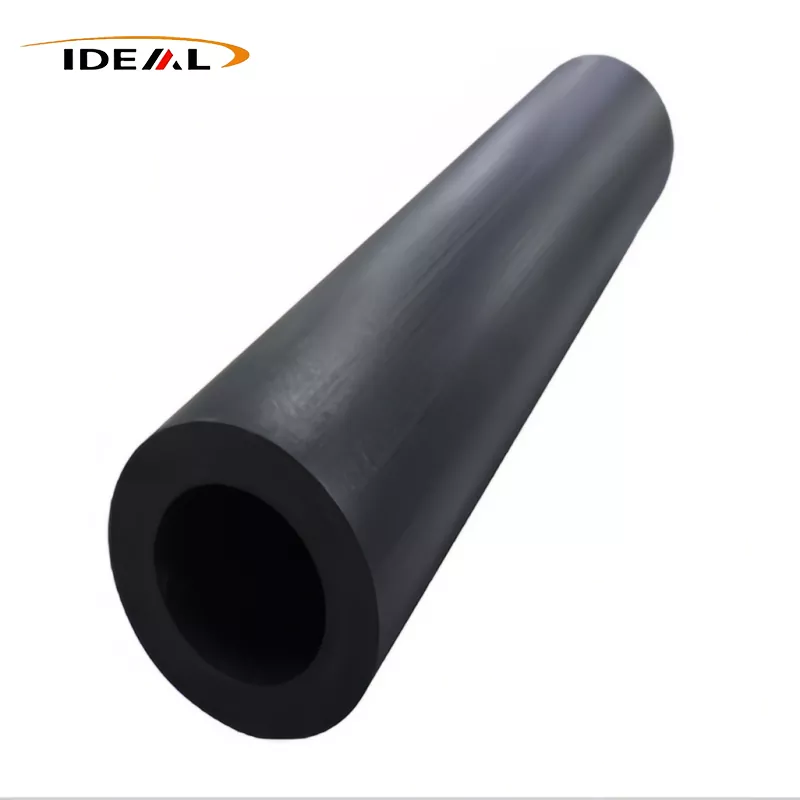

На сторінці продукту GuangZhou Ideal перераховано чорний матеріал, номінальний внутрішній діаметр Φ20–458 мм, зовнішній діаметр Φ15–404 мм, довжина 1000 мм і 3000 мм і заявлений допуск ±0,02 мм. Ці діапазони не слід читати як матрицю вільно змінних розмірів; дійсна трубка повинна мати зовнішній діаметр більше, ніж її внутрішній діаметр.
Перш ніж розміщувати замовлення, запитайте, які комбінації ID/OD доступні та на яку функцію поширюється допуск. Також підтвердьте температуру вимірювання, метод перевірки, план відбору зразків, критерії прямолінійності та чи поширюється допуск на заготовку чи на оброблену поверхню. Theопубліковані розміри труб PEEK і інформація про допускиє корисною відправною точкою RFQ, а не заміною прийнятого креслення.
Що вуглецеве волокно змінює в PEEK, а що не покращує автоматично
Вуглецеві волокна обмежують рух всередині матриці PEEK. У відповідному класі та орієнтації це, як правило, підвищує жорсткість, зменшує зміну розмірів під навантаженням і покращує стабільність при зміні температури. Ці ефекти можуть допомогти обробленій втулці зберегти геометрію або зменшити повзучість там, де первинний PEEK буде рухатися занадто сильно.
Посилення також вводить спрямованість. Виробничий шлях і потік матеріалу можуть вирівнювати волокна, тому осьові та наскрізні властивості можуть відрізнятися. Вуглецеве волокно не покращує автоматично кожну поверхню зносу, не зберігає електричну ізоляцію чи підвищує стійкість до кожної хімії. Це також може зменшити пластичність і зробити краї більш схильними до відколів під час агресивної механічної обробки або складання.
Порівняйте первинні, наповнені вуглецевим волокном та інші модифіковані марки PEEK за жорсткістю, зносом, електричними властивостями, хімічним впливом і оброблюваністю
| Фактор рішення | Virgin PEEK | PEEK, наповнений вуглецевим волокном | Інші модифіковані марки PEEK |
|---|---|---|---|
| Жорсткість і стабільність розмірів | Корисно, коли міцність і незаповнена поведінка матеріалу є пріоритетними | Зазвичай віддають перевагу, коли прогин, повзучість або термічний рух контролюють конструкцію | Склонаповнені та інші армовані марки можуть запропонувати інший баланс жорсткості та електричних характеристик |
| Носити | Продуктивність сильно залежить від навантаження, швидкості, температури та поверхні | Може покращити деякі умови зношування, але відкриті волокна можуть вплинути на поверхню сполучення | Сорти підшипників можуть бути кращими там, де основними вимогами є тертя та знос |
| Електрична поведінка | Зазвичай вибирають там, де потрібна ізоляція | Може мати менший питомий опір, але сам по собі відсоток вуглецю не визначає електричний клас | Композиції можна пристосувати для ізоляції, статичного контролю або провідності; перевірити фактичні дані |
| Механічна обробка | Зазвичай менш абразивний для інструментів | Вуглецеве волокно збільшує знос інструменту та може сприяти розриву кромки | Реакція інструменту залежить від упаковки наповнювача |
Для обробки наповненої вуглецевим волокном труби PEEK використовуйте гострі відповідні інструменти та контрольоване утримання. Слідкуйте за оздобленням отвору, виділенням тепла та проривом волокна, а не покладайтеся лише на показання зовнішнього діаметра. Якщо хімічний вплив є критичним, оцініть повний рівень відносно фактичної рідини, концентрації, температури, тиску та часу впливу.
Позначка «30% вуглецевого волокна PEEK tube» не є повною специфікацією матеріалу
Відсоток говорить про завантаження наповнювача, але недостатньо для затвердження матеріалу. Вам все ще потрібні сорт смоли та суміші, шлях виробництва, форма волокна, засоби контролю якості та дані про властивості для постачаного запасу. Уточніть, чи визначено вказаний відсоток на вазі чи на іншій основі.
Також запитайте, чи буде трубка виходити з однієї виробничої партії та чи може постачальник надати пов’язані з партією записи перевірок. Прототип, який чисто обробляється, не доводить, що подальша сировина поводитиметься ідентично, якщо склад, процес або орієнтація волокна зміняться. Затвердьте точну марку та форму запасу, а не загальний опис «30% CF PEEK».
Дані постачальника повинні відповідати фактичному сорту, методу випробування, орієнтації волокна та умовам експлуатації
Значення таблиці даних корисні лише тоді, коли вони представляють матеріал, який ви отримаєте. Перевірте орієнтацію зразка, кондиціонування, температуру випробування та метод випробування. Дані купона, отриманого під тиском, можуть не передбачити поведінку товстостінної труби, обробленої в іншому напрямку волокон.
Для високотемпературних застосувань порівнюйте властивості при робочій температурі, а не використовуйте значення кімнатної температури. Для хімічного обслуговування враховуйте одночасний стрес і тепло. Якщо вузькі розміри мають значення, вимагайте вимірювання геометрії, що надається, і домовтеся про те, як деталі будуть кондиціоновані перед перевіркою.
Перевірте об’ємний і поверхневий питомий опір перед тим, як використовувати PEEK, наповнений вуглецевим волокном, як провідний або розсіювальний
Вуглецеве волокно може знизити питомий електричний опір PEEK, але провідність не залежить безпосередньо від відсотка наповнювача. Розподіл волокон, контакт між волокнами, орієнтація, товщина стінки та обробка впливають на результат. Матеріал, який описується як посилений вуглецем, може не відповідати необхідному діапазону опору.
Зазначте необхідний об’ємний питомий опір або діапазон питомого поверхневого опору на кресленні або специфікації матеріалу, а також метод випробування та вимоги до кондиціонування. Якщо розсіювання заряду є критичним для безпеки, перевірте репрезентативну пробірку або готові компоненти. Не замінюйте електричні вимірювання сертифікатом вмісту вуглецю.
Контрольний список запитів на пропозицію: підтвердьте вміст вуглецевого волокна, геометрію, допуски, обробку поверхні, записи перевірок, документи відповідності, кількість, час виконання та доставку.
- матеріал:точний клас PEEK, відсоток вуглецевого волокна та як цей відсоток визначається.
- Геометрія:OD, ID, стан стінки, довжина, стан торця та припуск на обробку.
- Елементи керування:допуски на розміри, концентричність, прямолінійність, округлість і вимоги до обробки поверхні.
- Продуктивність:робоча температура, навантаження, хімічні речовини, межа зношування та необхідні електричні характеристики.
- Докази:відповідні дані випробувань, відстежуваність партії, звіт про перевірку та необхідні документи відповідності.
- Комерційні умови:кількість прототипів і виробництва, час виконання, упаковка, Інкотермс і доставка до місця призначення в США.
- Прийняття:затверджений перегляд креслення, метод перевірки та процедура поводження з невідповідними запасами.
