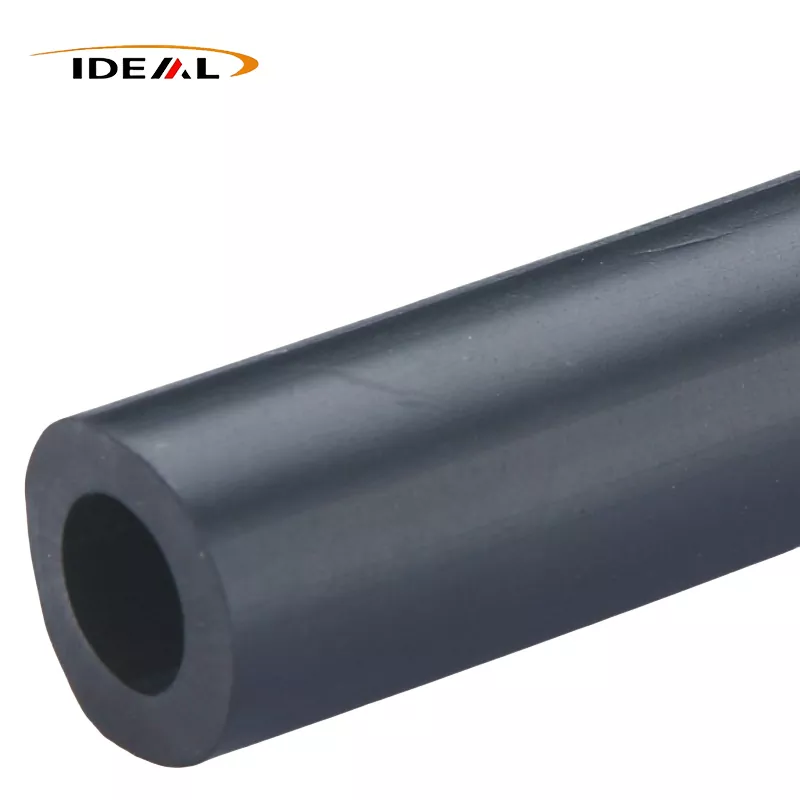

Труби PEEK, армовані вуглецевим волокномє практичним вибором, коли стандартна труба PEEK потребує більшої жорсткості, стабільності розмірів, навантажувальної здатності або статичного контролю. Ideal Plastic виробляє чорні труби PEEK, наповнені вуглецевим волокном, із вмістом вуглецевого волокна від 10% до 40%, опціями LCF і SCF, заявленими діапазонами внутрішнього та зовнішнього діаметрів, довжиною 1000 мм або 3000 мм і допусками до ±0,02 мм.
Правильний клас вибирається не лише за відсотком вуглецю. Довжина волокна, геометрія стінки, робоча температура, умови зношування, електричні вимоги та готові розміри впливають на специфікацію. Почніть із варіанту навантаження та креслення, а потім вимагайте пропозиції щодо певного матеріалу та вимог до перевірки.
Коли заповнені вуглецевим волокном труби PEEK є правильним вибором
Чистий PEEK вже забезпечує корисну комбінацію температурної здатності, хімічної стійкості, поведінки при зношуванні та стабільності розмірів. Додавання вуглецевого волокна змінює баланс у бік жорсткості та підтримки навантаження. Це має значення для труби, яка використовується як опорна втулка, ізоляційний або направляючий компонент, структурний канал, роликова або передавальна частина або інший напівфабрикат профілю, який повинен зберігати форму під навантаженням.
Зазвичай варто розглянути вуглецеве волокно, коли трубка з чистого PEEK надто сильно прогинається, розширюється за межі вікна придатності або зношується швидше, ніж це дозволяє застосування. Це також може допомогти в системах, чутливих до статичної електрики. Ідеальний пластик має такий низький питомий об'ємний опір1 × 10³ Ω·смдля асортименту матеріалів PEEK, наповнених вуглецевим волокном, але необхідні електричні характеристики мають бути підтверджені для точного класу, вмісту волокна, геометрії та методу випробування.
Не розглядайте вугільну трубку як автоматичну заміну для кожної деталі PEEK. Вуглецеве волокно може впливати на оброблюваність, зовнішній вигляд поверхні, анізотропію та електричну поведінку. Якщо трубка повинна залишатися високоізоляційною, якщо дуже гладка контактна поверхня має вирішальне значення або якщо деталь піддається впливу хімічної суміші, не охопленої існуючими даними, попросіть про перевірку конкретного класу перед замовленням.
Виберіть вміст вуглецевого волокна та клас волокна для варіанту навантаження
Які зміни від 10% до 40% вуглецевого волокна в PEEK
Ideal Plastic пропонує регульований вміст вуглецевого волокна від 10% до 40%. Загалом збільшення рівня наповнювача зміщує композит у бік більшої жорсткості та підтримки навантаження, а також робить вибір матеріалу більш чутливим до напрямку обробки та навколишнього дизайну. Найвищий відсоток автоматично не є найкращим значенням: він може бути непотрібним для трубки з невеликим навантаженням і може ускладнити механічну обробку або вимоги до поверхні.
Вкажіть потрібний вам результат, а не просіть лише «PEEK з вуглецевим наповненням». Корисні вхідні дані включають радіальне навантаження, осьове навантаження, незакріплений проміжок, температурний діапазон, швидкість ковзання, сполучний матеріал, робочий цикл, хімічне середовище та те, чи повинна труба розсіювати статичний заряд. Ideal Plastic вказує значення жорсткості в діапазоні від 8 до 12 ГПа для своєї пропозиції PEEK, армованої вуглецевим волокном. Розглядайте цей діапазон як вказівки на рівні продукту, а не як заміну таблиці даних для конкретного класу чи перевірки конструкції.
Варіанти труб PEEK LCF, SCF і CF30
Сорт волокна впливає більше, ніж етикетка. LCF означає довге вуглецеве волокно; SCF означає коротке вуглецеве волокно. Довші волокна можуть бути корисними, коли ефективність армування та жорсткість є пріоритетними, тоді як сполуки з короткими волокнами можуть бути більш придатними для звичайної обробки та детально оброблених профілів. Фактичний результат залежить від орієнтації волокна, умов формування або екструзії, товщини стінки та механічної обробки.
«CF30» зазвичай позначає компаунд PEEK з приблизно 30% вуглецевого волокна, але це позначення слід узгодити з постачальником. Запитайте, чи трубка CF30 PEEK є LCF або SCF, який допуск застосовується після механічної обробки та які властивості належать саме цій суміші. Це запобігає поширеній помилці при купівлі: порівнянню двох матеріалів за відсотковим вмістом вуглецю, не звертаючи уваги на різні форми волокон і шляхи виробництва.
Підтвердьте розміри труб, труб, профілів і машинної обробки перед замовленням
Укажіть OD, ID, товщину стінки, довжину, допуск і обробку поверхні
«Труба PEEK» і «труба PEEK» часто використовуються як синоніми під час пошуку постачальників, але пропозиція потребує точного визначення розмірів. Укажіть зовнішній діаметр (OD), внутрішній діаметр (ID), товщину стінки або її розрахунок, довжину розрізу, кількість, допуск, кінцевий стан і вимоги до обробки поверхні. Вкажіть, чи надаються розміри екструдованими, нарізаними чи обробленими.
Ideal Plastic перераховує стандартну довжину 1000 мм і 3000 мм із заявленим допуском ±0,02 мм для труб PEEK, армованих вуглецевим волокном. Підтвердьте, які розміри охоплює цей допуск. Жорсткий допуск зовнішнього діаметра не означає автоматично, що внутрішній діаметр, концентричність, прямолінійність або торцева прямокутність мають такий самий допуск.
Використовуйте перевірку розмірів на основі креслення, щоб запобігти помилкам підгонки
Надішліть креслення, коли трубка встановлюється на вал, у корпус або в ущільнювальний чи підшипниковий вузол. Позначте важливі функції замість того, щоб покладатися на опис каталогу. Огляд має охоплювати:
- обмеження зовнішнього та внутрішнього діаметра, включаючи необхідну товщину стінки;
- концентричність, прямолінійність і допустима овальність, де від них залежить складання;
- довжина різу, прямокутність торців, фаски, канавки, отвори або інші деталі, що оброблені машиною;
- клас матеріалу, конструкція LCF або SCF і відсоток вуглецевого волокна;
- метод перевірки, план відбору зразків, упаковка та документація.
Для нестандартних розмірів труби PEEK з вуглецевого волокна перегляд креслення зазвичай корисніший, ніж запит лише про найближчий номінальний розмір. Він розкриває ризики відповідності перед виробництвом і дає постачальнику чітку основу для інструментів, обробки та перевірки.
Опубліковані дані про ефективність і межі порівняння
Ideal Plastic заявляє про температуру теплового відхилення вище 315°C і температуру безперервного використання до 260°C для своєї інформації про продукт PEEK, армований вуглецевим волокном. Ці цифри вказують на високотемпературну здатність, але вони не означають, що трубка може постійно витримувати максимальне механічне навантаження при 260°C. Навантаження, товщина стінки, час впливу, концентрація напруги та монтаж впливають на придатну для використання температуру.
Таке ж застереження стосується зносостійкості та хімічної стійкості. Наповнений вугіллям PEEK призначений для вимогливих умов тертя, зношування, навантаження та хімічного впливу, але продуктивність залежить від сполучної поверхні, тиску, швидкості, мастила, температури та фактичної концентрації хімічних речовин. Заяву про хімічну сумісність для PEEK не слід розглядати як схвалення для кожної суміші розчинників, технологічної рідини або температурного циклу.
Використовуйте опубліковані значення, щоб звузити вибір матеріалу, а потім перевірте точну оцінку. Якщо наслідки відмови є серйозними, надішліть запит на перевірку даних, зразка або програми. Ideal Plastic заявляє, що доступні безкоштовні зразки, які можуть підтримувати перевірку придатності або контрольований тест прототипу перед більшим замовленням.
Застосування для систем високотемпературного, зносостійкого, хімічного та статичного контролю
Трубки з вуглецевого волокна PEEK є сильним кандидатом для промислових систем, які поєднують тепло з механічними потребами. Типові області оцінювання включають:
- Несучі або трансмісійні частини:вуглецеве волокно може підвищити жорсткість і зменшити прогин порівняно зі звичайним чистим PEEK.
- Вузли, орієнтовані на знос:композит підходить для застосувань, пов’язаних із тертям і зносом, але сполучний матеріал і залежність тиску від швидкості все ще потребують перегляду.
- Високотемпературні труби:зазначена температура безперервного використання 260°C і HDT вище 315°C є відправною точкою для теплового екранування, а не повним обмеженням конструкції.
- Компоненти хімічного процесу:оцініть конкретне середовище, концентрацію, температуру та тривалість впливу, а не покладайтеся на слово «хімічно стійкий».
- Чутливе до статичної електрики обладнання:заявлений низький питомий об'ємний опір може бути доречним там, де розсіювання заряду має значення; підтвердити вимоги до заземлення та електричних випробувань для готової частини.
Вуглецеве волокно також часто порівнюють зі скловолокном. Кращий вибір залежить від цільових властивостей: наповнений вугіллям PEEK зазвичай вибирають, коли жорсткість, вага, поведінка при зношуванні або розсіювання електроенергії важливіші, тоді як для остаточного рішення потрібні порівняльні дані про марку, а не лише назва наповнювача.
Запитуйте перевірену пропозицію щодо труб PEEK з вуглецевого волокна від Ideal Plastic
Надішліть Ideal Plastic креслення або чітку специфікаціютруби PEEK, армовані вуглецевим волокном. Включіть температуру застосування, навантаження, умови тертя або зношування, хімічне середовище, вимоги до статичного контролю, OD, ID, довжину, допуск, кількість і цільову доставку.
Попросіть пропозицію, щоб визначити відсоток вуглецевого волокна, конструкцію LCF або SCF, застосовні допуски на розміри, перевірочні документи, наявність зразків, а також те, чи постачається деталь у вигляді труби чи оброблена за допомогою механічної обробки. Ideal Plastic постачає напівфабрикати та оброблені профілі PEEK з Гуанчжоу, Китай, у тому числі труби та нестандартні компоненти, зі стандартними або індивідуальними термінами виконання для міжнародних клієнтів.
Для першого огляду скористайтесякористувальницька сторінка цитат на трубку з вуглецевого волокна PEEKі прикріпити малюнок. Перевірка класу та розмірів зазвичай економить більше часу, ніж вибір номінальної труби CF30 і коригування підгонки після виробництва.
