Інженери, які вибирають армовані поліефіретеркетонові (PEEK) труби, стикаються з негайним рішенням: який тип волокнистого армування дозволить зберегти деталь живою в польових умовах. Ненаповнений PEEK легко справляється з високою температурою та агресивними хімікатами. Але під високими безперервними навантаженнями або екстремальними температурами сирий пластик розповзається. Ви додаєте волокна, щоб зупинити цю зміну розмірів. Вибір майже завжди звужується до 30% вуглецевого волокна (CF30) або 30% скловолокна (GF30). Неправильний вибір означає передчасне зношення сполучених частин, несподіване коротке замикання або катастрофічну температурну деградацію.
Ви вказуєтетруба PEEK, армована вуглецевим волокномколи застосування передбачає рухомі частини, тертя ковзання або суворі вимоги до розсіювання статичної електрики. Вуглецеві волокна діють як мікроскопічне сухе мастило. Вони також відводять тепло від контактної поверхні, запобігаючи локальному плавленню або деформації під високими навантаженнями.
Вибирайте PEEK GF30, коли вам потрібна максимальна електрична та теплоізоляція в суто статичному, конструкційному застосуванні. Скло дуже абразивне. Якщо ви використовуєте трубку GF30 як підшипник або втулку на сталевий вал, скляні волокна швидко розжовуватимуть сполучний метал. CF30 щадить металевий вал, зберігаючи структурну жорсткість пластикової частини.
Причина, чому незаповнений PEEK працює так добре, полягає в його специфічній молекулярній структурі. Він має чергування ароматичних кілець і ефірних зв’язків. Ефірні зв’язки забезпечують молекулярну гнучкість, надаючи пластику властиву міцність і ударостійкість. Ароматичні кільця забезпечують надзвичайну жорсткість і термостійкість. Таке налаштування надає йому чудову термостійкість, а також точний баланс міцності та жорсткості. Під дією тепла або тиску PEEK не деформується легко, і він добре витримує повторні навантаження.
PEEK також має напівкристалічну структуру. Він підтримує рівень кристалічності приблизно від 25% до 35%, що допомагає йому зберегти його механічні властивості незмінними, навіть коли температура піднімається до точки плавлення. Точне управління температурою під час екструзії забезпечує згортання полімерних ланцюжків у ці високовпорядковані кристалічні структури. Якщо виробник занадто швидко охолоджує екструдовану трубу, пластик залишається аморфним, стає напівпрозорим і втрачає свою хімічну стійкість і міцність при високих температурах.
Коли ви з’єднуєте цю матрицю з нарізаними вуглецевими або скляними волокнами, ви перериваєте акуратне згортання полімерних ланцюгів, але отримуєте жорсткий внутрішній каркас. Полімерна матриця передає прикладене навантаження безпосередньо на набагато міцніші та жорсткіші волокна. Це обмежує рух полімерних ланцюгів, зупиняючи повзучість і різко збільшуючи міцність на розрив. Він також знижує коефіцієнт лінійного теплового розширення (CLTE) до рівнів, близьких до рівня алюмінію або сталі, що дозволяє інженерам проектувати пресові з’єднання металу з пластиком із жорстким допуском, які не ослабляться під час нагрівання вузла.
Додавання вуглецевого волокна не є лінійним оновленням. Є крутий штраф в технологічності. Зі збільшенням вмісту волокон в’язкість розплаву пластикових шипів зростає. У екструдованій трубі ці волокна мають тенденцію вирівнюватись у напрямку потоку, тобто труба розвиває неймовірну міцність на розтяг уздовж своєї довжини з дещо меншою міцністю вздовж осі обруча.
10% вуглецевого наповнювача забезпечує помірне збільшення жорсткості, зберігаючи індекс текучості розплаву достатньо високим для складних тонкостінних екструзій. Він відносно простий у обробці та стійкий до крихкого руйнування.
Збільшення до 30% вуглецевого волокна є галузевим стандартом. Він врівноважує значне підвищення міцності на розрив із прийнятною оброблюваністю. Це співвідношення забезпечує структурну цілісність, необхідну для застосування під високим тиском, без повної втрати природної міцності пластику.
З 40% карбоновим наповненням ви досягаєте максимальної жорсткості. Компромісом є надзвичайна в’язкість під час виробництва. Екструзія або лиття під тиском 40% CF труб вимагає точного контролю температури, щоб запобігти утворенню пустот. Отриманий матеріал дуже крихкий. Для обробки 40% CF PEEK потрібен інструмент із полікристалічного алмазу (PCD), оскільки стандартні твердосплавні торцеві фрези втрачають свою ріжучу кромку за лічені хвилини під час різання такої кількості абразивного вуглецю.
Ненаповнений PEEK має температуру теплового спотворення (HDT) близько 152°C. Додайте 30% вуглецевого або скловолокна, і HDT підскочить до 315°C. Обидва наповнені матеріали з легкістю витримують екстремальне нагрівання навколишнього середовища.
Розбіжність полягає в електричних шляхах. PEEK є природним високоефективним ізолятором. Додавання скловолокна зберігає його таким, зберігаючи високий питомий об’ємний опір. Додавання вуглецевого волокна різко знижує питомий об’ємний опір. CF30 за своєю суттю є антистатичним. Регулюючи вуглецеву матрицю, виробники можуть виготовляти антистатичний циліндр PEEK або повністю провідну трубку PEEK. Якщо ваша паливна лінія або аерокосмічний компонент потребує безпечного заземлення статичної електрики, вуглецеве волокно є обов’язковим. Скловолокно вловлюватиме цей заряд, поки воно не створить достатню напругу для утворення дуги, що потенційно може спричинити катастрофічний збій у нестабільному середовищі.
Трибологія — дослідження тертя та зношування — це те, де CF30 і GF30 повністю розділені на основі їхньої фізичної взаємодії з поверхнями, що сполучаються.
| Варіант матеріалу | Коефіцієнт динамічного тертя (відносно сталі) | Профіль зносу сполучної поверхні | Теплопровідність |
|---|---|---|---|
| Незаповнений PEEK | 0,30 - 0,40 | Низький (неабразивний) | Низький (ізолятор) |
| PEEK CF30 | 0,15 - 0,20 | Дуже низький (самозмазувальний) | Високий (розсіює тепло) |
| PEEK GF30 | 0,40 - 0,55 | Висока (висока абразивність) | Низький (ізолятор) |
При динамічних навантаженнях накопичення тепла руйнує пластик. Кожен полімер має обмеження тиску-швидкості (PV). Якщо перевищити цю межу, пластик не зможе достатньо швидко віддавати тепло від тертя, що призведе до швидкого плавлення та виходу з ладу компонентів. CF30 перевершує підшипники, ущільнювачі та компенсаційні кільця, оскільки вуглецеві волокна діють як теплопровідники, відбираючи тепло від поверхні тертя та розсіюючи його через корпус труби.
Вуглецеві волокна також діють як тверде мастило. Оскільки PEEK зношується під мікроскопом, він залишає тонку трибологічну плівку вуглецю на сполучній поверхні, що з часом ще більше знижує коефіцієнт тертя.
Скловолокна роблять прямо протилежне. Вони є теплоізоляторами, тобто тепло від тертя залишається в точці контакту, знижуючи ефективну межу PV деталі. Гірше того, оголені мікроскопічні скляні волокна діють як наждачний папір. Під динамічним навантаженням труба GF30 агресивно забиває та зношує металевий вал, на якому вона їде. Використовуйте скло для статичних конструкцій. Використовуйте вуглець для всього, що рухається.
Інженери специфікують ці труби на основі екстремальних умов навколишнього середовища, які руйнують стандартні інженерні пластики, такі як Delrin або Nylon.
В аерокосмічній галузі зменшення ваги обумовлює вибір матеріалів. Оброблена труба з вуглецевого волокна замінює алюміній і титан у паливних системах, корпусах безпілотних літальних апаратів і структурних опорах. Він значно знижує вагу, одночасно витримуючи агресивні авіаційні рідини, гідравлічні масла та реактивне паливо.
У галузі медицини трубка PEEK для медичних інструментів повинна витримати сотні циклів у високотемпературному паровому автоклаві без деградації, деформації або втрати стабільності розмірів. Варіанти з вугільним наповненням забезпечують високу жорсткість, необхідну для хірургічних направляючих, ендоскопічних ручок і компонентів зовнішньої фіксації.
Енергія та морські бурові роботи покладаються наекструдований PEEK з вуглецевим наповненнямдля свердловинних каротажних інструментів і корпусів датчиків. Матеріал витримує безперервний вплив кислого газу (H2S), екстремальний гідростатичний тиск і температуру навколишнього середовища, що перевищує 200°C глибоко під землею.
Екструзія з наповненим PEEK, як відомо, складна. Волокна можуть злипатися під час фази плавлення, створюючи сухі плями, зони, багаті смолою, або порожнечі, приховані всередині стінки труби. Порожнеча розміром 1 мм у стінці трубки PEEK діє як сильний концентратор напруги. Під дією циклічного навантаження або високого гідростатичного тиску мікротріщини поширюються з цієї порожнечі до тих пір, поки деталь повністю не зрушиться. Оскільки наповнений вугіллям PEEK абсолютно чорний і непрозорий, ви не можете візуально перевірити внутрішність на наявність цих недоліків.
Щоб гарантувати структурну цілісність, покладається на виробництво найвищого рівняВиявлення дефектів за допомогою ШІ. Цей процес поєднує ультразвукове акустичне сканування або вдосконалене рентгенівське зображення з алгоритмами машинного навчання. Він визначає мікропорожнини, агломерацію волокон і зміни концентричності в реальному часі, коли трубка виходить з екструзійної матриці. Система миттєво наносить акустичне відбиття на розміри фізичних дефектів, відкидаючи скомпрометовані ділянки труб перед їх транспортуванням. Виявлення цих внутрішніх дефектів гарантує, що остаточно оброблена стінка труби не зламається під тиском у польових умовах.
Вказувати правильну полімерну суміш марно, якщо кінцева геометрія потребує занадто багато постобробки. PEEK є дорогою сировиною. Купівля суцільного стрижня та обробка 80% його на стружку знищує бюджет вашого проекту та витрачає дорогоцінний час машини з ЧПК. Постачання труб майже чистої форми значно скорочує виробничі витрати та матеріальні відходи.

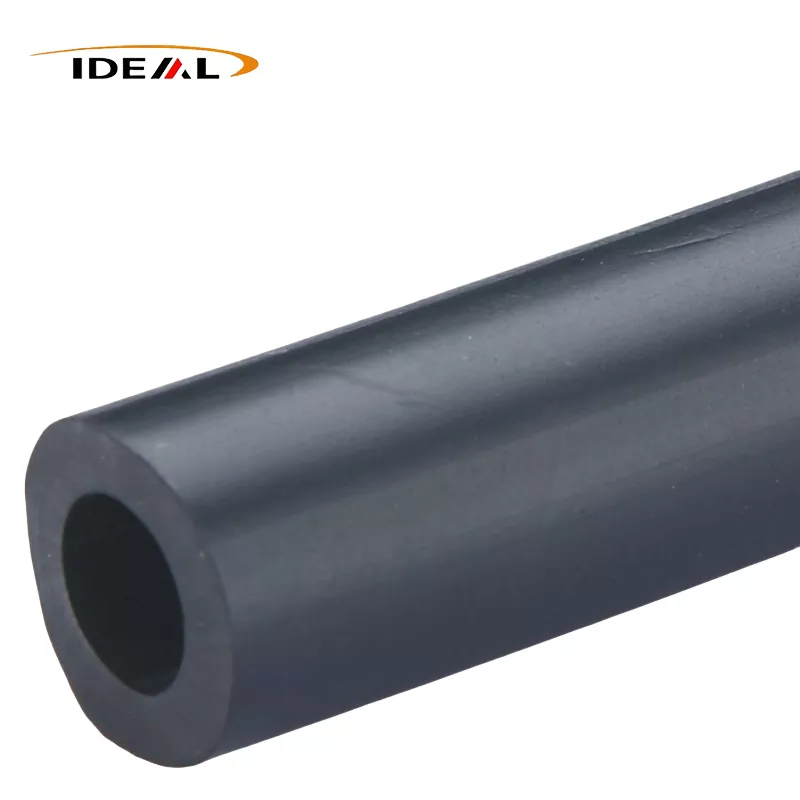

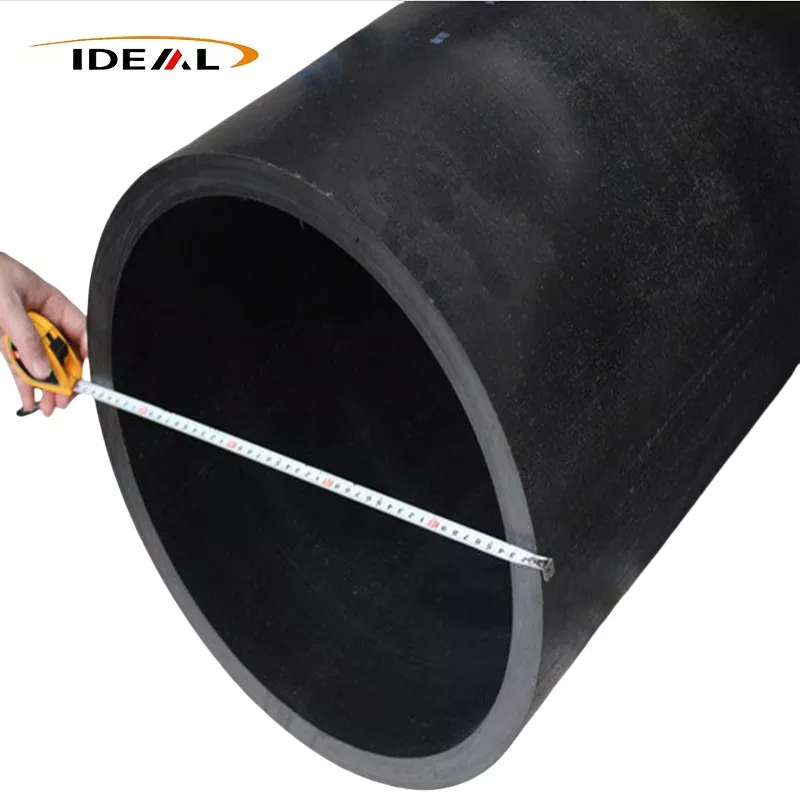

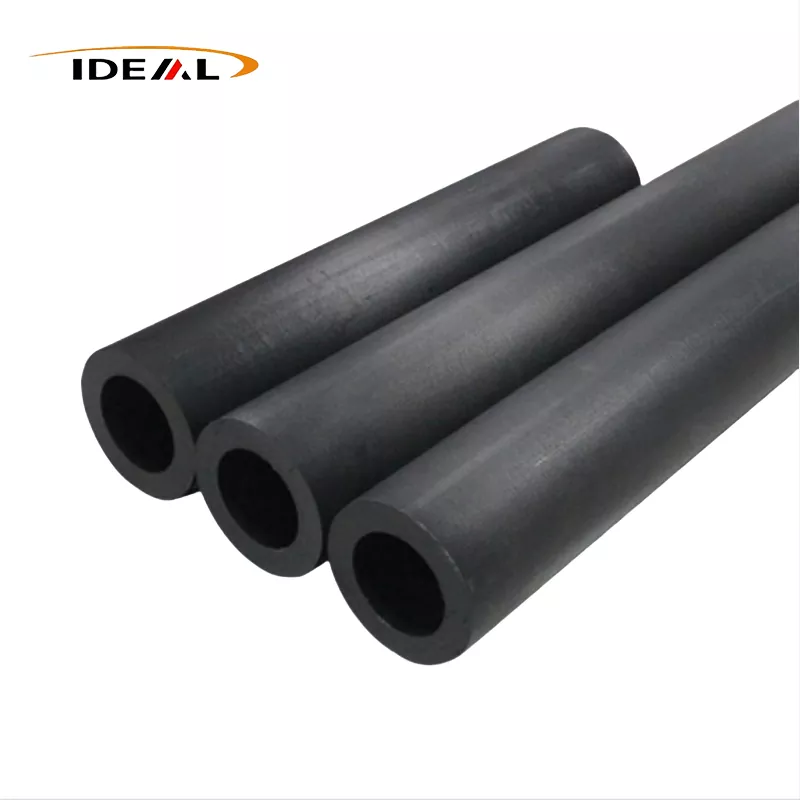

Будучи спеціальною фабрикою, Guangzhou Ideal Plastic використовує спеціалізовані лінії для екструзії, лиття під тиском і обробки з ЧПУ спеціально для високотемпературних інженерних пластмас. Вони виробляютьТруби PEEK, наповнені вуглецевим волокномзі швидкістю наповнення вуглецем від 10% до 40%. Завод екструдує масивні профілі, обробляючи нестандартні розміри від 15 мм до 458 мм у специфікаціях внутрішнього та зовнішнього діаметрів.
Усі матеріали підтверджені системою управління якістю ISO9001, а також сертифікатами REACH і RoHS. Це забезпечує повну відповідність глобальним ланцюгам постачання аерокосмічної, медичної та високоточної промисловості. Зіставляючи правильну швидкість наповнення вуглецем для екструзії майже чистої форми, ви отримуєте точні механічні властивості, які ви розрахували, у геометрії, яка мінімізує накладні витрати на обробку.
