Стандартний ненаповнений поліефіретеркетон (PEEK) витримує екстремальну спеку краще, ніж будь-який інший інженерний пластик. Це змінюється в той момент, коли ви прикладаєте механічне навантаження. При тривалих температурах вище 150°C незаповнений компонент ПЕЕК, який піддається безперервному фізичному тиску, почне повзати, викривлятися та, зрештою, втратить свої допуски на розміри. Це можна виправити, змінивши структурну матрицю полімеру.

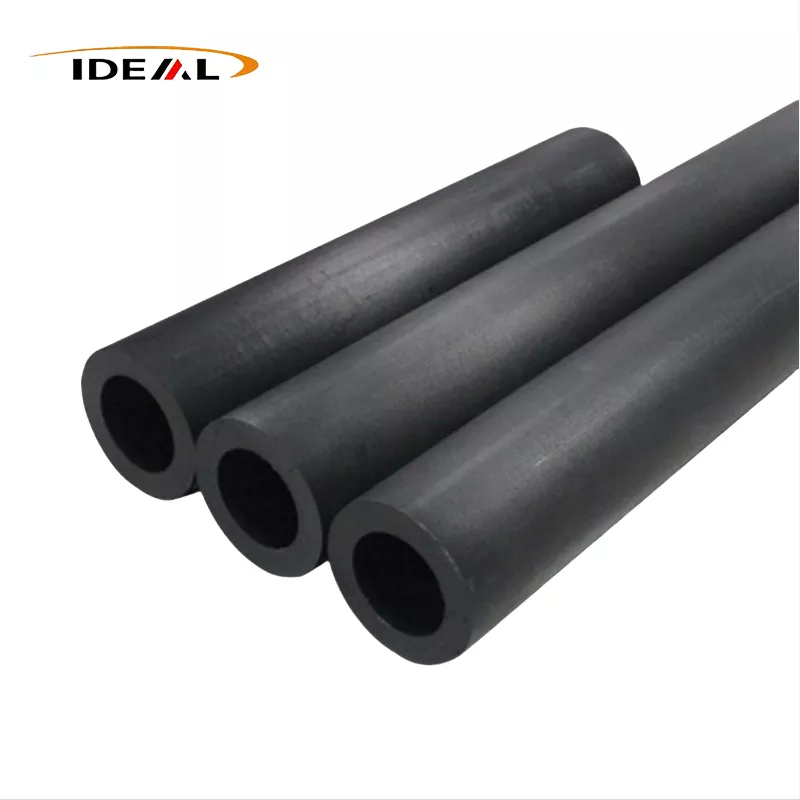

Змішуючи базову смолу з 30% короткого вуглецевого волокна, фізичні обмеження матеріалу різко змінюються. Внутрішня вуглецева мережа діє як жорсткий скелет, який чинить опір руху полімерного ланцюга. Це підвищує температуру теплового спотворення (HDT) понад 315°C. Він збільшує модуль пружності, суттєво зменшує коефіцієнт теплового розширення та створює поверхню зносу, яка на порядки перевищує стандартний PEEK. Якщо ваше застосування передбачає високе тертя, механічні навантаження та агресивне тепло,Труби PEEK, армовані вуглецевим волокномзабезпечують структурну стабільність, якої не вистачає чистим полімерам.
Інженерні збої у високотемпературному середовищі рідко трапляються через те, що матеріал раптово плавиться. Вони трапляються через те, що матеріал повільно руйнується. Термічна деформація — це поступовий повзучий процес, коли комбінація тепла та тиску змушує полімер набувати його наміченої форми. У прецизійних застосуваннях зміщення розмірів лише на кілька сотих міліметра неможливо відрізнити від повної відмови компонента.
Розглянемо стандартний підшипник ковзання PEEK, який працює у високошвидкісному насосі при 200°C. Температура навколишнього середовища значно нижча за температуру плавлення PEEK (343°C), але локалізоване тепло від тертя підвищує температуру поверхні. У міру незначного розм’якшення матеріалу механічне навантаження обертового вала стискає несучу стінку. Внутрішній діаметр розширюється. Вал починає вібрувати. Вібрація збільшує тертя, що генерує більше тепла, прискорюючи деформацію, поки система повністю не схопиться.
Цей точний режим відмови вражає лінії прокладки рідини, ізоляційні рукави та несучі циліндри у важкій промисловості. Покупці часто помиляються першопричиною, припускаючи, що пластик просто не витримує температуру. Фактичною проблемою є відсутність міцності на стиск при цій конкретній температурі. Коли ви вказуєте трубку для середовища з високим навантаженням і високою температурою, покладатися на базову температуру плавлення матеріалу є дорогою помилкою. Ви повинні оцінити температуру теплової деформації під навантаженням. Ненаповнений пластик під час нагрівання розширюється ізотропно — однаково в усіх напрямках. Без армуючого агента для фіксації геометрії на місці дотримання жорстких допусків у динамічному тепловому середовищі фізично неможливо.
Додавання 30% короткого вуглецевого волокна до матриці PEEK принципово змінює спосіб поглинання та розподілу механічної енергії матеріалом. Вуглецеві волокна набагато жорсткіші та міцніші, ніж навколишній полімер. Під час навантаження на трубку PEEK, наповнену 30% вуглецем, напруга переходить від відносно м’якої пластикової матриці безпосередньо до твердих вуглецевих волокон.
Ця передача напруги є тим, що забезпечує чудовий модуль пружності та вищу механічну міцність матеріалу. Волокна фізично блокують полімерні ланцюги від ковзання один повз одного. Оскільки при нагріванні вуглець не розширюється з такою швидкістю, як пластик, він діє як внутрішнє обмеження. Коефіцієнт лінійного теплового розширення значно падає, що означає, що оброблена втулка збереже свій внутрішній і зовнішній діаметри, навіть якщо робоча температура різко коливається.
Додавання вуглецю також змінює трибологічні властивості матеріалу. Порівнюючи швидкість зносу CF PEEK і стандартного PEEK, посилений варіант працює виключно добре в умовах високого тиску та швидкості (PV). У підшипниках ковзання або втулках вуглецеві волокна сидять на межі зношування. Вони несуть основне навантаження від тертя, запобігаючи розриву або прилипання м’якшого полімеру до металевої поверхні, що сполучається. Ця видатна зносостійкість робить його вибором за замовчуванням для рухомих частин із високим коефіцієнтом тертя.
Однак ця структурна жорсткість створює необхідні компроміси у виробництві. CF30 PEEK є значно твердішим і більш абразивним, ніж стандартний PEEK. Для точної обробки потрібні спеціальні інструменти та жорсткі обробні центри з ЧПК. Оскільки матеріал більш жорсткий, він також більш крихкий; він не витримає сильних ударних навантажень, як і ненаповнений полімер. Досягнення точних геометрій вимагає досвідченого керування. GuangZhou Ideal виробляє ці труби зі специфічними допусками ±0,02 мм і пропонує товщину стінок від 3 мм до 100 мм, гарантуючи, що навіть товстостінні циліндри PEEK з високою міцністю на стиск відповідають точним інженерним специфікаціям без внутрішніх пустот або руйнувань від напруги.
Інженери не вказують за замовчуванням PEEK, армований вуглецем. Матеріал дорогий і вимагає точної обробки. Його вибрано спеціально для заміни матеріалів, які вийшли з ладу, занадто важкі або електромагнітно несумісні з робочим середовищем. Два найпоширеніші шляхи заміни включають заміну важких металів у літальному обладнанні та заміну ізоляційного пластику у виробництві чутливої електроніки.
Кожен грам маси літака або космічного корабля несе штраф за пальне. Аерокосмічні інженери десятиліттями шукали способи зняти вагу з шасі без шкоди для цілісності конструкції. Історично склалося так, що компоненти, які піддавалися впливу агресивних авіаційних рідин, сильної вібрації та нагрівання двигуна, виготовлялися з титану або нержавіючої сталі. Сьогодні вуглецеве волокно PEEK аерокосмічного класу швидко замінює метал у кронштейнах, рідинних лініях і конструкційних рукавах.
Математика, що керує цією заміною, проста. Титан має питому вагу приблизно 4,5 г/см³. Зміцнений вуглецем PEEK має питому вагу приблизно 1,4 г/см³. Заміна металевої труби на пластикову трубку, армовану вуглецем, миттєво зменшує вагу майже на 70%. Хоча CF PEEK не може зрівнятися з абсолютною міцністю на розрив титану, він часто перевищує конкретні вимоги до міцності для застосування. Якщо компонент надто сконструйований у металі просто для того, щоб витримати робочу температуру, перехід на високотепловий полімер позбавляє від непотрібної маси.
Окрім ваги, CF PEEK повністю усуває гальванічну корозію. Коли різні метали стикаються у вологому середовищі, один роз’їдає інший. Пластик розриває це електричне коло. Це робить рукави PEEK з вуглецевого волокна, виготовлені на механічній обробці, дуже цінними як ізоляційні опори та захисні маршрутні труби в складних аерокосмічних вузлах, де взаємодіють різні типи металів.
Напівпровідникова промисловість працює відповідно до політики нульової терпимості як до забруднення частинками, так і до електростатичного розряду (ESD). Для переміщення хімічних речовин високої чистоти, деіонізованої води або технологічних газів через фабрику потрібні труби, які не розкладаються, не вилуговують іони та не накопичують статичний заряд. Ненаповнений PEEK є чудовим хімічним ізолятором, але він також є потужним електричним ізолятором. Коли рідини проходять через незаповнену пластикову трубку, вони генерують трибоелектричний заряд. Без шляху до землі ця статична електрика накопичується, поки не виникне дуга, миттєво знищивши мікрочіпи на тисячі доларів.
30% вуглецевого волокна вирішує цю проблему. Оскільки вуглець є електропровідним, безперервна мережа волокон по всій полімерній матриці знижує питомий опір поверхні матеріалу. Це перетворює трубку з ізолятора на статико-розсіювальний або провідний компонент. Використаннявисокотемпературні трубки CF PEEKдозволяє виробникам безпечно заземлити свої системи транспортування рідини.
Пошук надійних постачальників антистатичних труб PEEK вимагає уважного вивчення їхнього виробничого середовища. Забруднення в смолі або пил у процесі екструзії можуть призвести до поломки напівпровідникового обладнання. Гуанчжоу Ідеал керує безпиловим цехом лиття під тиском класу 100 000 спеціально для відповідності стандартам чистоти, які вимагаються для напівпровідникових і медичних застосувань, гарантуючи, що провідна труба PEEK для напівпровідників залишається вільною від сторонніх часток.
Купівля PEEK, армованого вуглецевим волокном, не схожа на купівлю звичайного ПВХ. Витрати на сировину вимагають точних специфікацій, а абразивність вугільного наповнювача означає, що не кожна майстерня може дотримуватися жорстких допусків. Якщо ви купуєте спеціальні екструдовані труби CF30 PEEK або оброблені циліндри, оцініть свого постачальника за цією технічною базою, щоб запобігти дорогим повторним загонам.
Розуміння теплової та механічної реальності вашого робочого середовища є єдиним способом визначити правильний полімер. Коли стандартний пластик деформується під навантаженням, а метали додають неприйнятну вагу, перехід на армовану вуглецем матрицю є технічним рішенням. Перегляньте необхідні розміри тазамовте трубки PEEK, армовані вуглецевим волокномщоб зафіксувати ваші допуски до високих температур.
