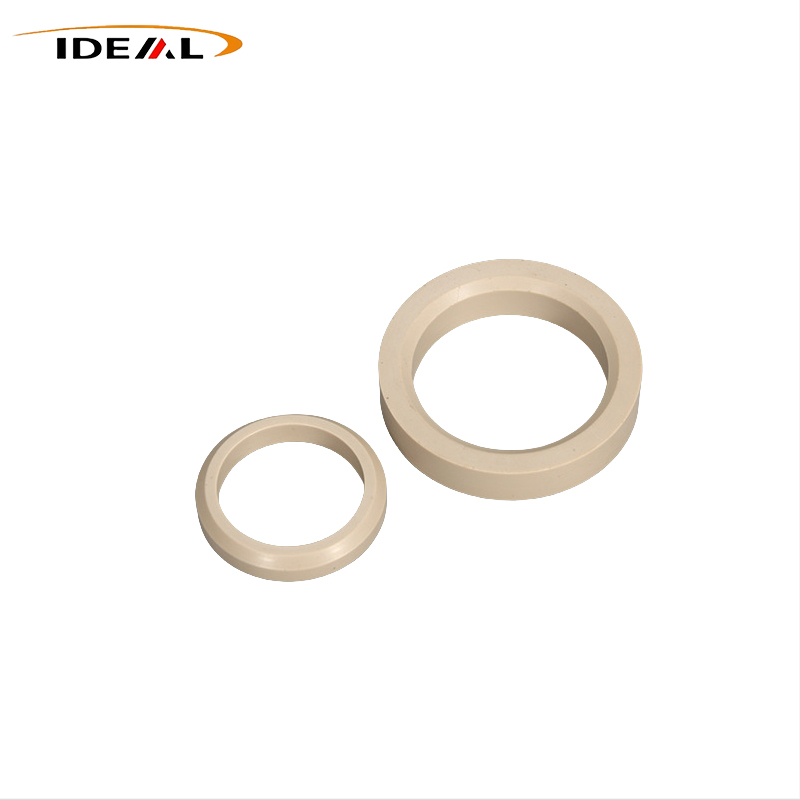

Опорні кільця PEEK

Ідеальний пластикє виробником опорних кілець PEEK. Продукти є жорсткими допоміжними захисними компонентами, спеціально розробленими для систем ущільнення високого тиску. Вони завжди збираються з еластичними ущільнювальними кільцями, а не працюють незалежно. Будучи жорстким захисним бар’єром, вони ефективно запобігають продавлюванню ущільнювальних кілець у монтажні зазори під дією надзвичайного тиску, уникаючи пошкоджень при зсуві та порушення ущільнення. Це значно покращує рівень стійкості до тиску та загальний термін служби повного ущільнювального вузла, що робить їх необхідними аксесуарами для висококласного промислового прецизійного ущільнювального обладнання.

Принцип роботи та правила відповідності

1 самостійний функціональний підрозділ

2 сумісні матеріали ущільнювальних кілець

• Звичайні робочі умови: сумісні з NBR, EPDM і звичайними гумовими ущільнювальними кільцями
• Умови високого тиску та хімічної корозії: віддавайте перевагу ущільнювальним кільцям FKM або FFKM
• М’які гумові ущільнювачі (FFKM / силікон): вони обов’язкові, оскільки ці матеріали мають слабку антиекструзійну здатність і легко пошкоджуються під тиском

3 Інструкції зі встановлення

• Односторонній тиск: установіть одне опорне кільце PEEK на стороні високого тиску ущільнювального кільця
• Двосторонній тиск: встановіть одне опорне кільце з кожного боку ущільнювального кільця для двостороннього захисту
• Звичайні сценарії низького тиску: не рекомендується складати кілька опорних кілець, що збільшить тертя при монтажі та спричинить блокування монтажу

Конструктивний дизайн і розмірні особливості

• Конструкція допуску на розміри: внутрішній діаметр трохи більший за діаметр вала; зовнішній діаметр трохи менший, ніж отвір порожнини, що забезпечує гладку посадку канавки без заклинювання або тривалого тертя
• Обробка країв: внутрішні та зовнішні краї скошені для усунення гострих кутів, що запобігає подряпинам ущільнювального кільця під час складання та зменшує проблеми з прилипанням

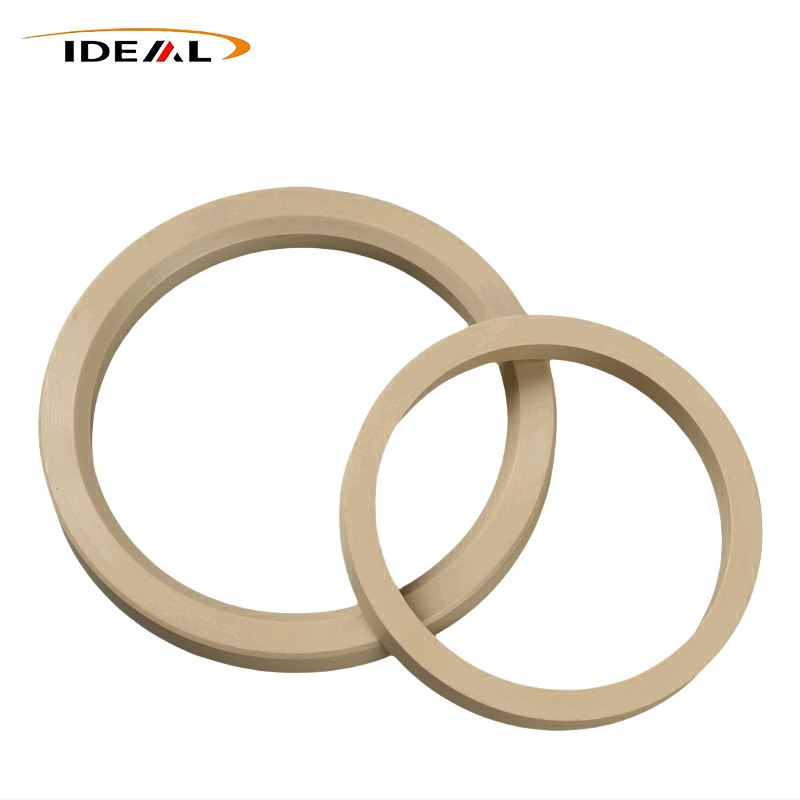

Загальні структурні типи

• Суцільні нескінченні кільця: найвища жорсткість і стійкість до деформації, придатні для робочих умов надвисокого тиску
• Розрізні кільця з ухилом: легко встановлювати та розбирати на місці, ідеально підходить для обладнання, яке вимагає частого обслуговування
• Ступінчасті опорні кільця: спеціальна структура для нестандартних канавок і персоналізованих сценаріїв ущільнення

Виробничі процеси та контроль процесів

1 Поширені дефекти продукту та причини

• Викривлення та погана площинність: викликані надмірним нагріванням різання з ЧПК, жорсткою деформацією затискання або нестабільним тиском ін’єкційної упаковки та швидким охолодженням
• Вихід за допустимі межі розмірів: в результаті зношених ріжучих інструментів, дефектних пристосувань або недостатньої компенсації усадки під час формування
• Овальність і погана круглість: утворюється деформацією затискання тонкостінних заготовок, крученням при вийманні з форми або нерівномірним охолодженням форми

2 Рішення для оптимізації процесів

• Оптимізація обробки з ЧПУ: використовуйте професійні твердосплавні ріжучі інструменти, зменшуйте швидкість подачі, щоб контролювати нагрівання різання, і використовуйте індивідуальні гнучкі кріплення, щоб уникнути деформації тонкостінних затискачів
• Оптимізація лиття під тиском: точна стабілізація температури розплаву, температури форми та тиску упаковки; застосувати градуйоване повільне охолодження та заборонити швидке охолодження водою, щоб зменшити залишкову напругу

3 Сценарії застосування процесу

• Прецизійна обробка з ЧПУ: підходить для зразків прототипів, невеликих партій, нестандартних розмірів і розділених опорних кілець. Суцільні кільця з ЧПУ є першим вибором для обладнання високого тиску, ефективно уникаючи дефектів лінії зварювання формованих виробів
• Високотемпературне лиття під тиском: підходить для масового виробництва стандартних твердих кілець із високою ефективністю виробництва та стабільною консистенцією партії

Основне нагадування: незалежно від виробничого процесу, відпал для зняття напруги має важливе значення для забезпечення довгострокової стабільності розмірів і захисту від деформації опорних кілець з поліефіретеркетону в екстремальних робочих середовищах.

Властивості продукту

Ці кільця діють як жорсткі антиекструзійні армуючі вставки, спеціально розроблені для ущільнювальних пристроїв під високим тиском. Вони використовують виняткові фізичні переваги полімеру PEEK для захисту первинних еластичних ущільнень, таких як ущільнювальні кільця, від пошкодження екструзією.

1. Антиекструзійний захист при екстремальних навантаженнях

PEEK демонструє чудову ефективність проти повзучості. Постійна деформація навряд чи виникає під час тривалого сильного стиснення. Навіть під екстремальним тиском у поєднанні з високими температурами кільця зберігають геометрію та постійно захищають ущільнювальні кільця, зберігаючи надійну ефективність проти екструзії протягом тривалих циклів.

2. Передбачувана термічна стабільність

Зіштовхнувшись із постійними змінами між високими та низькими температурами, опорні кільця з поліефірного ефіру характеризуються стабільним температурним розширенням без очевидних спотворень. Матеріал залишається пластичним за низьких температур і протистоїть розм’якшенню під дією тепла, щоб зберегти функціональність усієї збірки ущільнювачів.

3. Стабільність розмірів без вологи

Сильна структурна жорсткість забезпечує надійний опір стиску. На відміну від нейлонових альтернатив, PEEK поглинає незначну кількість вологи. Контакт з водою не спричинить розбухання, тому ризики заклинювання та відхилення розмірів повністю виключаються.

4. Поверхня з низьким коефіцієнтом тертя для рухових ущільнень

Власне тверде самозмащування забезпечує низький коефіцієнт тертя. Для зворотно-поступальних і поворотних систем ущільнення тертя між опорним кільцем, ущільнювальним кільцем і металевою канавкою залишається низьким. Додаткове мастило не потрібне, що відповідає чистим безмасляним виробничим середовищам.

5. Висока стійкість до пульсового тиску

Надійна механічна міцність дозволяє PEEK витримувати циклічні стрибки тиску та періодичні ударні навантаження. Утворення тріщин і руйнування рідко трапляються під дією безперервних імпульсів високого тиску, що робить їх придатними для гідравлічних циліндрів і механізмів імпульсного тиску.

Сценарії застосування

Як відповідні захисні аксесуари для ущільнювальних конструкцій під високим тиском, ці кільця розроблені головним чином для усунення пошкоджень кільця ущільнювача, спричинених екструзією під інтенсивним тиском. Вони особливо добре служать у суворих умовах, що включають високу температуру, екстремальний тиск, хімічну корозію та змінні тискові навантаження — умови, коли стандартні PTFE або нейлонові опорні кільця мають тенденцію передчасно виходити з ладу через повзучість.

Гідравлічні та рідинні силові машини

Свердловинне обладнання для розвідки нафти та газу

Системи вакуумної обробки напівпровідників

Бортові аерокосмічні компоненти

Обладнання для обробки хімічних рідин

Прецизійні медичні інструменти високого тиску

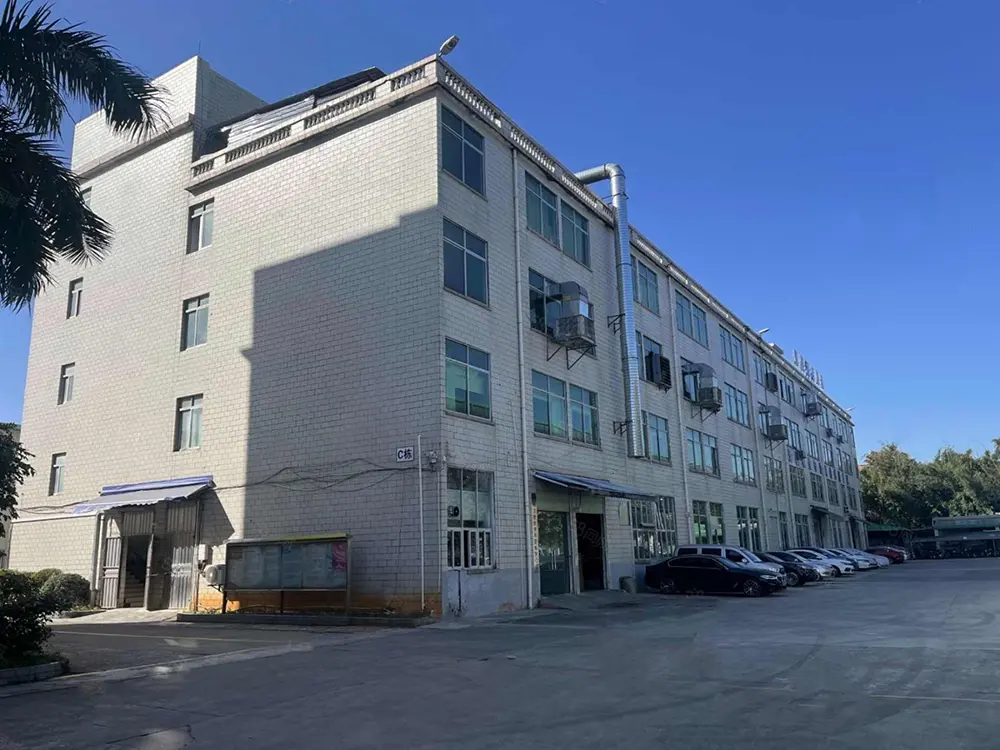

Переваги нашої фабрики

Ми є професійним виробником, який зосереджений виключно на виробництві високоефективних опорних кілець PEEK. Ми глибоко усвідомлюємо поширені больові точки у сценаріях ущільнення під високим тиском, які турбують більшість кінцевих користувачів:

- Порушення екструзії ущільнювального кільця під постійним високим тиском

- Деформація холодної течії та остаточне викривлення опорних кілець

- Деформація продукту та витік системи після встановлення на місці

Більшість основних постачальників опорних кілець PEEK лише гарантують, що продукти відповідають основним стандартам зовнішнього вигляду та розмірів за кімнатної температури, в основному ігноруючи контроль внутрішньої залишкової напруги. Такі продукти легко проходять звичайні перевірки при кімнатній температурі, але швидко виходять з ладу під дією надзвичайно високої температури та високого тиску. Це неминуче призводить до:

- Несподівані та незаплановані простої обладнання

- Часта заміна деталей і різко збільшені витрати на обслуговування

- Нестабільна робота гідравлічних і гідроущільнювальних систем

Щоб усунути цю поширену галузеву ваду, ми беремо відпал для зняття напруги як обов’язковий основний виробничий процес, що відрізняє наші продукти від звичайних аналогів. Уся наша продукція, будь то прецизійна обробка з ЧПУ чи високотемпературне лиття під тиском, використовує стандартизовані процедури виробництва:

- Суворий сегментований відпал з контрольованою температурою: усуває внутрішню залишкову напругу, що виникає під час механічної обробки та формування

- Максимальне звільнення від напруги: запобігає деформації після встановлення в важких умовах роботи

- Стабільна загальна продуктивність: гарантує постійну площинність і точну стабільність розмірів у реальному робочому середовищі з високою температурою та високим тиском

Ми надаємо повний асортимент настроюваних резервних кілець з поліефіретеркетону з різноманітними специфікаціями, що охоплюють основні моделі та персоналізовані рішення:

- Типи продукції: суцільні нескінченні кільця, розрізні кільця з ухилом і ступінчасті кільця на замовлення

- Стандартні характеристики: повні розміри відповідають стандартам AS568 і ISO3601

- Послуги з налаштування: повністю виготовлені на замовлення продукти відповідно до ексклюзивних технічних креслень клієнтів

- Варіанти сировини: імпортний і вітчизняний ненаповнений чистий PEEK, наповнений вуглецевим волокном PEEK для підвищеної міцності та зносостійкості

Наші універсальні опорні кільця з поліефіретеркетону широко застосовуються для різноманітних екстремальних робочих сценаріїв, включаючи напівпровідникове обладнання, свердловинні нафтові та газові установки, гідравлічні системи високого тиску, нове енергетичне обладнання та обладнання для хімічної обробки, задовольняючи різноманітні суворі робочі вимоги.

Як надійний постачальник допоміжних компонентів ущільнювачів PEEK під високим тиском, GuangZhou Ideal спеціалізується на виробництві опорних кілець преміум-класу, які ефективно запобігають екструзії еластичного ущільнення в гідравлічних і рідинних системах. Наші основні переваги підсумовані нижче:

- Професійна технічна підтримка: зріла команда досліджень і розробок і виробництва для підтримки індивідуальних розмірів і модифікованих формул матеріалів

- Налаштування, орієнтоване на сценарій: оптимізуйте продукти для різних робочих середовищ із екстремальним тиском і температурою

- Глобальне покриття послуг: довгострокові клієнти, що співпрацюють, включають виробників гідравлічних циліндрів, підприємств з рідинних клапанів і постачальників морського інженерного обладнання в багатьох країнах і регіонах.

FAQ

Q1: Чи можуть опорні кільця PEEK повністю замінити ущільнювальні кільця?

A1: Однозначно ні. Ущільнювальні кільця забезпечують еластичний відскок для ефекту ущільнення, тоді як опорні кільця з поліефірного ефіру забезпечують лише захист від екструзії. Дві частини повинні бути встановлені як один комплект.

Q2: Як вибрати між розділеними опорними кільцями та суцільними нескінченними опорними кільцями?

A2: Суцільні нескінченні кільця відрізняються надзвичайною жорсткістю та набагато кращою продуктивністю під екстремальним тиском. Роздільні варіанти дозволяють безпроблемно встановлювати в ущільнювальні канавки, відповідні конструкції, які потребують частого розбирання та повторного складання. Їх максимальний показник тиску трохи нижчий у порівнянні з суцільними моделями.

Питання 3: Які переваги мають опорні кільця з поліефірного ефіру порівняно з альтернативами PTFE?

A3: PEEK може похвалитися високою жорсткістю, а також значно підвищеною стійкістю до повзучості та холодної течії. Він протистоїть деформації та передчасному виходу з ладу під дією високої температури та високого тиску набагато краще, ніж PTFE. PTFE є м’якшим і економічно ефективнішим виключно для базових умов роботи при низькому тиску.

Питання 4: Чи обов’язкова пара з двох резервних кілець для двонаправленого тиску?

A4: Так. Тиск безперервно чергується з обох сторін у двонаправлених робочих умовах. Ущільнювальне кільце потребує жорсткого опорного захисту з двох сторін. Одностороннє встановлення призведе до пошкодження ущільнювачів у разі зміни тиску.

Q5: Поліефіретеркетонові резервні кільця виглядають непошкодженими візуально, але вони несправні після встановлення. Що викликає цю проблему?

A5: Найпоширенішою причиною є недостатнє усунення внутрішньої залишкової напруги. Коли обладнання нагрівається і відчуває тиск, кільця деформуються, утворюючи крихітні щілини. Потім ущільнювальні кільця стискаються через ці зазори та зазнають незворотного пошкодження.

Q6: Як ми можемо знизити ризик відмови для проектів ущільнення під високим тиском?

A6: Надавайте пріоритет суцільним нескінченним опорним кільцям з поліефіретеркетону, виготовленим за допомогою обробки з ЧПУ. Це дозволяє уникнути недоліків, включаючи розщеплені структури та дефекти лінії зварювання внаслідок лиття під тиском. Тим часом підтвердьте, що постачальник реалізує стандартизовані процедури зняття напруги під час відпалу.

Питання 7: Чому напівпровідникове обладнання віддає перевагу опорним кільцям з поліефірного ефіру замість тефлонових версій?

A7: Багато напівпровідникових процесів працюють під високим тиском, де ущільнювальні кільця FFKM схильні до пошкодження екструзією. PEEK забезпечує більшу ефективність проти повзучості. Крім того, марки чистого PEEK створюють мінімальне виділення газу, задовольняючи суворі вимоги до чистоти всередині робочих камер.
