Опис продукту

Прокладки PEEK — це прецизійні ущільнювальні компоненти, виготовлені з високоефективного поліефіретеркетону, класифіковані як спеціальні інженерні пластикові ущільнювачі преміум-класу. На відміну від прокладок з гуми, PTFE або нейлону, вони вражають збалансованим поєднанням жорсткості, постійної стабільності розмірів і надійної герметизації. Вони широко застосовуються для статичної герметизації, амортизації дистанцій та електричної ізоляції в складних умовах роботи, включаючи високі температури, інтенсивну хімічну корозію, вакуумне середовище та часті зворотно-поступальні рухи.

Класифіковані як плоскі статичні ущільнювальні деталі, прокладки з поліефіретеркетону (PEEK) виконують одну основну мету: ущільнення інтерфейсу для блокування витоку рідини та газу. Їхня функція суттєво відрізняється від шайб PEEK, які призначені для відстаней, несіння навантаження, зменшення тертя, ізоляції та навіть дисперсії тиску болтів. Більшість випускається у формі тонких листів. Тісний контакт між їх верхньою і нижньою площинами та гранями фланців створює ефект ущільнення.

На відміну від еластичних ущільнень, таких як ущільнювальні кільця, це жорсткі та напівжорсткі компоненти, які не мають властивої здатності відскоку. Ущільнення досягається виключно за рахунок сили попереднього натягу.

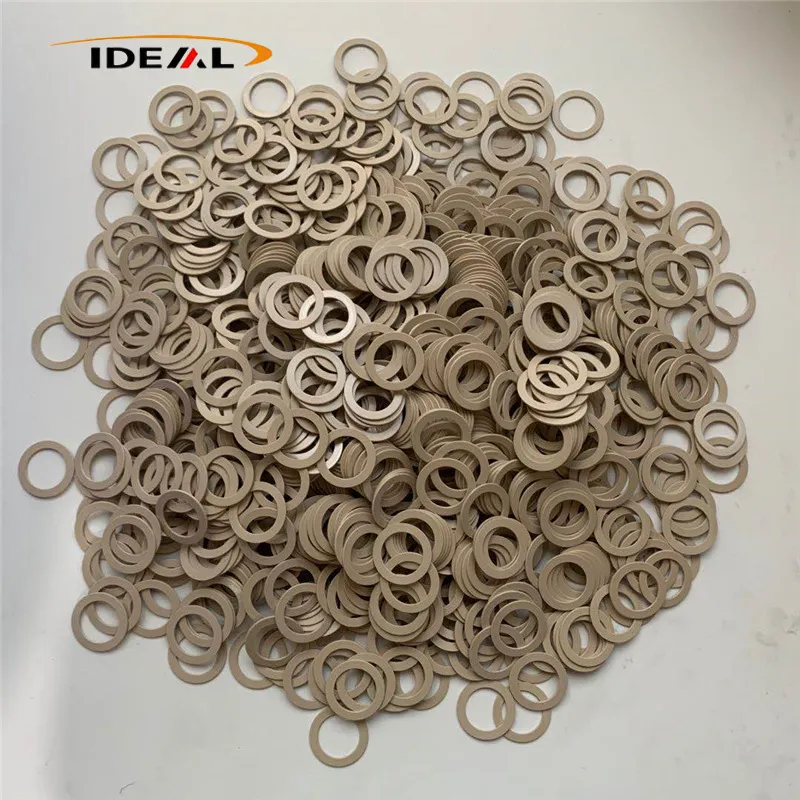

PEEK gaskets

Класифікація та функції продукту

Кільця PEEK представляють широке сімейство круглих полімерних компонентів замість однієї промислової частини фіксованого типу. Виготовлені з єдиною круглою геометрією, ці деталі PEEK функціонально диференційовані, щоб задовольнити різноманітні сценарії промислового ущільнення та механічного позиціонування. Наша повна лінійка продуктів охоплює повний спектр основних специфікацій:

Шайби та прокладки PEEK
Опорні кільця PEEK
Ущільнювальні кільця PEEK
Опорні кільця PEEK

Кожен тип кільця PEEK служить унікальній цільовій меті в інтегрованих системах ущільнення, працюючи разом для забезпечення стабільної та надійної роботи обладнання:

Опорні кільця PEEK: Ефективно захищають ущільнювальні кільця та основні ущільнювальні елементи від екструзійної деформації та руйнування в умовах екстремально високого тиску.
Ущільнювальні кільця PEEK: служать основним ізоляційним шаром для перехоплення рідких і газоподібних середовищ, зупиняючи витік між системою
Ущільнювальні кільця: створюють постійну пружну силу стиснення, забезпечуючи міцну довгострокову стабільність ущільнення механічних вузлів

Самозмащувальна та протизносна ефективність

Кільця ПЕЕК широко поширені в якості ізолюючих прокладок і захисних вставок для пар тертя, що встановлюються між обертовими валами і порожнинами обладнання. Використовуючи властивості самозмащування, властиві PEEK, ці кільця забезпечують надійну роботу сухого тертя без мастила, приносячи значні механічні переваги:

Мінімізуйте поверхневе тертя та прогресуючий знос компонентів
Захистіть дорогоцінні металеві вали та корпуси обладнання від пошкодження стиранням
Зменшіть механічний робочий шум для більш плавної роботи обладнання
Подовження загального терміну служби обертових і трансмісійних систем

Високоточне позиціонування та надзвичайна стабільність розмірів

Кільця PEEK, які служать високостійкими обмежувальними манжетами та стопорними кільцями проти зміщення, забезпечують точне механічне позиціонування. Оснащені винятковою стійкістю до повзучості, вони зберігають сувору точність розмірів у середовищах тривалої високої температури та високого тиску, маючи ключові переваги, наведені нижче:

Ефективно обмежують осьовий рух рухомих частин і стабілізують монтажні зазори
Зберігайте повну цілісність розмірів при тривалих екстремальних робочих навантаженнях
Усунення зміщення деталей і позиційного відхилення під час тривалої роботи обладнання
Постійно підтримувати високу точність механічного узгодження

Універсальне промислове застосування Сильні сторони

Перевершуючи традиційні металеві аналоги, кільця PEEK відрізняються чудовою екологічною довговічністю та можливістю адаптації до різних сценаріїв, що підходить для суворих промислових робочих середовищ. Їх основні переваги застосування включають:

Допомога при ущільненні та зменшенні вібрації: Оптимізовано для насосів, клапанів і роторного обладнання для підвищення герметичності ущільнення, одночасно поглинаючи вібрацію та знижуючи шум при роботі
Широка хімічна стійкість: витримує ерозію від гідравлічного масла, охолоджувальної рідини, слабких кислот, слабких лугів і сольових бризок
Захист основних компонентів: ізолюйте та захищайте внутрішні ключові частини систем хімічних рідин і морського обладнання
Альтернатива без іржі: повністю уникає іржі та окислення, властивого металевим кільцям

Властивості матеріалів і професійні технології виробництва

Властивості матеріалу PEEK — висока температура плавлення, висока в’язкість розплаву та висока швидкість кристалізації — легко спричиняють внутрішню залишкову напругу, сліди просідання, спотворення форми та погану круглість під час точної обробки. Щоб усунути властиві дефекти матеріалу та досягти довгострокової стабільності розмірів, ми використовуємо два зрілих, стандартизованих виробничих рішення: точну обробку з ЧПУ та високотемпературне точне лиття під тиском.

1 точна обробка з ЧПУ (з професійним відпалом для зняття напруги)

Механічна обробка з ЧПК у поєднанні зі спеціальним відпалом для зняття напруги є нашим першокласним виробничим процесом для критично важливих компонентів із високими специфікаціями, які широко застосовуються для виробництва високоточних кілець PEEK. Відповідні сценарії, проблемні точки обробки та наші оптимізовані технічні рішення відсортовано в таблиці нижче:

Пункт	Подробиці
Застосовні сценарії	Аксесуари для вакуумної камери, деталі напівпровідникового обладнання, високоточні ущільнювальні компоненти, нестандартні ультратонкі прокладки спеціальної форми та складні заготовки з кількома отворами; забезпечує надточні розміри, ультраточний контроль допуску та чудову однорідність
Ризики обробки та причини збою	Залишкова внутрішня напруга створюється теплом тертя при різанні, механічним тиском затискання та необґрунтованим пошаровим різанням. Накопичена напруга викликає деформацію після обробки, погіршення площинності та відхилення розмірів. Продукти можуть пройти первинну перевірку, але поступово деформуються після повторних термічних циклів, що в кінцевому підсумку призводить до протікання ущільнення
Стандартні рішення для оптимізації	1. Оптимізуйте параметри різання за допомогою зниженої швидкості подачі та сегментованого фрезерування для зниження миттєвої напруги різання 2. Прийміть природне старіння при кімнатній температурі після грубої обробки перед фінішним точним різанням 3. Розгорніть гнучкі затискні пристрої для надтонких прокладок, щоб уникнути жорсткої деформації затиску 4. Застосуйте градієнтне нагрівання та відпал із повільним охолодженням, щоб повністю зняти залишкову напругу після обробки
Ультратонка прокладка (<0,5 мм)	Ультратонкі заготовки мають низьку жорсткість і схильні до вібрації та деформації при різанні. Ми використовуємо допоміжні опорні пристосування, знижену швидкість шпинделя та меншу глибину одношарового різання, щоб стабілізувати силу різання та гарантувати постійний допуск на товщину

2 Високотемпературне точне лиття під тиском

Високотемпературне точне лиття під тиском в основному застосовується для економічно ефективного масового виробництва стандартних ущільнювальних деталей PEEK. Обмежений характеристиками матеріалу PEEK, цей процес націлений на відповідні діапазони та технічні пороги. Усі труднощі процесу та стандартизовані заходи оптимізації підсумовані в таблиці нижче:

Пункт

Подробиці

Застосовні сценарії

Підходить для стандартних плоских прокладок PEEK великої партії середньої точності. Не застосовується для надтонких і складно структурованих точних прокладок, оскільки нерівна товщина стінки легко спричиняє концентрацію внутрішньої напруги та зміщення розмірів після операції

Основні технічні проблеми

PEEK відрізняється високою в'язкістю розплаву та незбалансованою кристалізаційною усадкою. Традиційне швидке виймання з форми та швидке охолодження вловлюють значну залишкову напругу, спричиняючи деформацію та відхилення розміру під час змінних температурних циклів. Погана текучість розплаву також призводить до неповного заповнення, бульбашок повітря, точкових отворів і слідів раковини

Повна система оптимізації процесів

1. Повністю висушіть необроблені гранули PEEK для усунення дефектів, спричинених вологою

2. Точне калібрування температури прес-форми, тиску впорскування та часу витримки

3. Прийміть природне повільне охолодження після виймання з форми та забороніть швидке гартування водою

4. Перепроектуйте макет воріт, щоб збалансувати потік розплаву та уніфікувати швидкість усадки

5. Збільшити час пакування та запровадити обов’язковий відпал після форми

6. Оптимізуйте випускні щілини, помірно підвищте температуру обладнання та точно налаштуйте параметри впорскування для вирішення проблем заповнення

Інформація про продукт

Назва продукту:Прокладки з поліефіретеркетону (PEEK).

матеріал:PEEK без наповнювача, PEEK з вуглецевим наповненням, PEEK з графітовим наповненням

колір:Чорний, бежевий

Стандартний діапазон товщини:0,15 мм / 0,2 мм / 0,3 мм / 0,5 мм / 1 мм / 2 мм / 3 мм ~ 15 мм

Ультратонкі спеціальні розміри:Ультратонкі <0,5 мм — це категорія високоточної обробки, яка вимагає попереднього повідомлення плану процесу.

Точність обробки з ЧПУ:Допуск зовнішнього/внутрішнього діаметра: ±0,02 ~ ±0,05 мм, допуск товщини: ±0,03 ~ ±0,06 мм

Точність лиття під тиском:Допуск зовнішнього/внутрішнього діаметра: ±0,05 ~ ±0,10 мм, допуск товщини: ±0,08 ~ ±0,15 мм

Зразок:Підлягає переговорам

Сертифікати:ISO9001, RoHS, REACH

Типи прокладок:Кільцеві плоскі прокладки з поліефірного ефіру (PEEK), фланцеві прокладки з кількома отворами, прокладки неправильної форми, ультратонкі ущільнювальні прокладки PEEK

Властивості продукту

Завдяки унікальній молекулярній структурі поліефіретеркетону прокладки з поліефіретеркетону (PEEK) перевершують нейлонові, POM, PTFE, гумові та металеві прокладки за повною ефективністю. Розроблені для завдань з ущільнення та дистанційування, вони забезпечують стабільну роботу в екстремальних умовах експлуатації, включаючи високу температуру, хімічний вплив, вакуумне середовище та повторне циклічне стиснення.

1. Ефективна електроізоляція

Прокладки з ненаповненого поліефіретеркетону (PEEK) створюють ефективне електричне розділення між парними металевими компонентами. Вони блокують електричну провідність, пригнічують електрохімічну корозію та знижують ризик короткого замикання, що часто використовується в нових акумуляторних батареях, електричних блоках керування та точному електронному обладнанні.

2. Широкий діапазон робочих температур

Класифікований як термостійкий інженерний пластик найвищого рівня, PEEK забезпечує безперервну робочу температуру до 260°C і короткочасний пік стійкості до 330°C. Він залишається міцним при -60°C без холодної крихкості. Під впливом постійного тиску фланця при високих температурах PEEK пригнічує повзучість і стабільно зберігає попереднє натягування, а не зменшується з часом.

3. Стабільне ущільнення попереднього натягу

Видатні характеристики проти повзучості допомагають PEEK підтримувати рівномірну товщину під час повторюваного стиснення фланця та теплових навантажень. Як ущільнювальні прокладки, вони контролюють зазори в зборі, гасять вібрацію та пом’якшують стирання поверхні всередині автоматизованих систем трансмісії та роботизованих вузлів.

4. Чудова хімічна стійкість

Більшість органічних розчинників не можуть розчинити PEEK. Він залишається стабільним у слабких кислотах, слабких лугах, мастильних матеріалах і холодоагентах, захищаючи обладнання від хімічної ерозії. Це робить прокладки PEEK кращим рішенням для ліній обробки хімічних рідин і лабораторних аналітичних приладів.

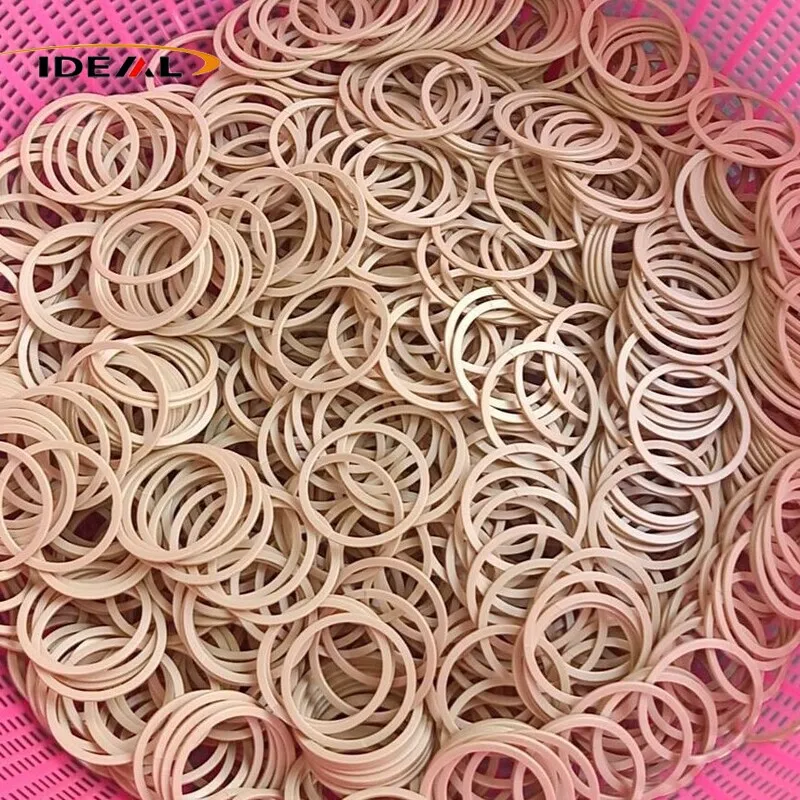

PEEK gaskets

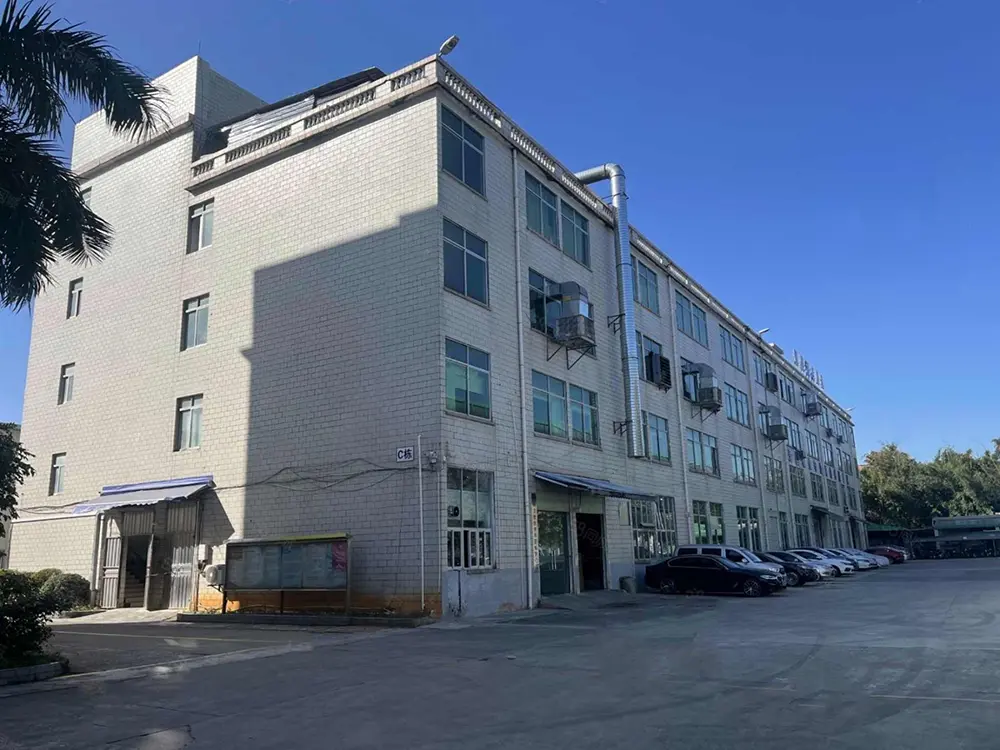

Наша фабрика

1. Основна сила компанії

- 15-річна спеціалізація на прокладках і ущільнювальних компонентах PEEK

- Подвійний виробничий досвід: точна обробка з ЧПУ + лиття під тиском

- Оснащений високоточними токарними верстатами з ЧПУ, фрезами, обробними центрами, 5-осьовими верстатами

- Внутрішня майстерня ін'єкцій без пилу та повна можливість розробки прес-форм

2. Гарантія сировини

- лише 100% первинна смола PEEK; немає перероблених або змішаних матеріалів

- Повна відстежуваність партії з наданими паспортами матеріалів і офіційним сертифікатом автентичності

- Спеціальні марки матеріалів доступні відповідно до технічних вимог замовника

3. Точність розмірів і герметизації

- Виробництво на 100% за кресленнями замовника (товщина, ID, OD, положення отворів)

- Допуск високої точності: ±0,005 мм – ±0,02 мм

- Суворий контроль площинності; нульове викривлення для ультратонких прокладок

- Точне позиціонування кількох отворів для легкого складання фланця та вирівнювання болтів

4. Ультрачисте виробництво для напівпровідників і вакууму

- Ультразвукове очищення + сушіння без пилу для чистих приміщень і вакуумних застосувань

- Контроль викидів з низьким вмістом газів, часток і летких речовин

- Остаточна вакуумна упаковка, щоб уникнути забруднення

5. Зняття стресу та контроль стабільності

- Обов'язковий градієнтний відпал для всіх прокладок з поліефіроефіркетону (PEEK).

- Усуває механічну напругу, напругу формування та внутрішню напругу матеріалу

- Запобігає довготривалому викривленню, витоку та деформації під час нагрівання

- Перевершує конкурентів, які пропускають відпал і очищення, щоб скоротити витрати

6. Система менеджменту якості

- Рівневий контроль якості для загального промислового виробництва та високоякісних вакуумних/чистих приміщень

- Повне обладнання для перевірки площинності, твердості та допуску розмірів

- Процес узгоджений з реальними робочими умовами, щоб уникнути польових збоїв

7. Основні матеріали та продукти

- Фокус: PEEK і високоефективний фторопласт

- Продукція: ущільнювальні прокладки, компенсаційні кільця, буферні деталі, прецизійні конструкційні компоненти

- Універсальне рішення: вибір матеріалу → дизайн → обробка → готові деталі

8. Цільові програми

- Обладнання для хімічних рідин

- Новий блок енергетичної батареї

- Напівпровідникові та вакуумні системи

- Лабораторні інструменти та точні пристрої

9. Глобальне зобов'язання щодо обслуговування

- Суворі стандарти якості для довгострокових міжнародних партнерств

- Індивідуальні рішення та стабільна доставка

- Професійна підтримка високоякісних ущільнювачів по всьому світу

FAQ

Q1: Литі під тиском прокладки PEEK коштують дешевше за однакові розміри. Чи можуть вони безпосередньо замінити оброблені з ЧПК для вакуумного запаювання?

A1: Ми не рекомендуємо цю заміну. Лиття під тиском залишає більшу залишкову внутрішню напругу та підвищує ймовірність появи прихованих пор усередині продукту. Для сценаріїв роботи з низьким газовиділенням і чистим вакуумом завжди кращим варіантом є прокладка PEEK, виготовлена на верстаті з ЧПУ, виготовлена з чистої смоли з відпалом для зняття напруги та обробкою очищення без пилу.

Q2: Чи завжди товстіша пластикова прокладка PEEK забезпечує кращі результати ущільнення?

A2: Це не так. Ефективність герметизації залежить від щільності прилягання до плоскої поверхні, попереднього натягу та здатності матеріалу проти повзучості. Належна товщина повинна відповідати проектному зазору вашого обладнання. Надмірно товсті або тонкі прокладки змінюють значення попереднього натягу болтів і підривають довгострокову стабільність ущільнення.

Питання 3: Чи все ще відбуватиметься дрейф розмірів на прокладках з поліефіретеркетону після обробки відпалом?

A3: Стандартний градієнтний відпал усуває переважну більшість залишкових напруг і суттєво знижує ризик зміни розмірів. Незначна деформація все ще може виникнути під час екстремального навантаження, різких температурних циклів або використання низькоякісної сировини. Для застосування надточного обладнання ми радимо додати процедуру перевірки готового продукту перед старінням для додаткової гарантії стабільності.
