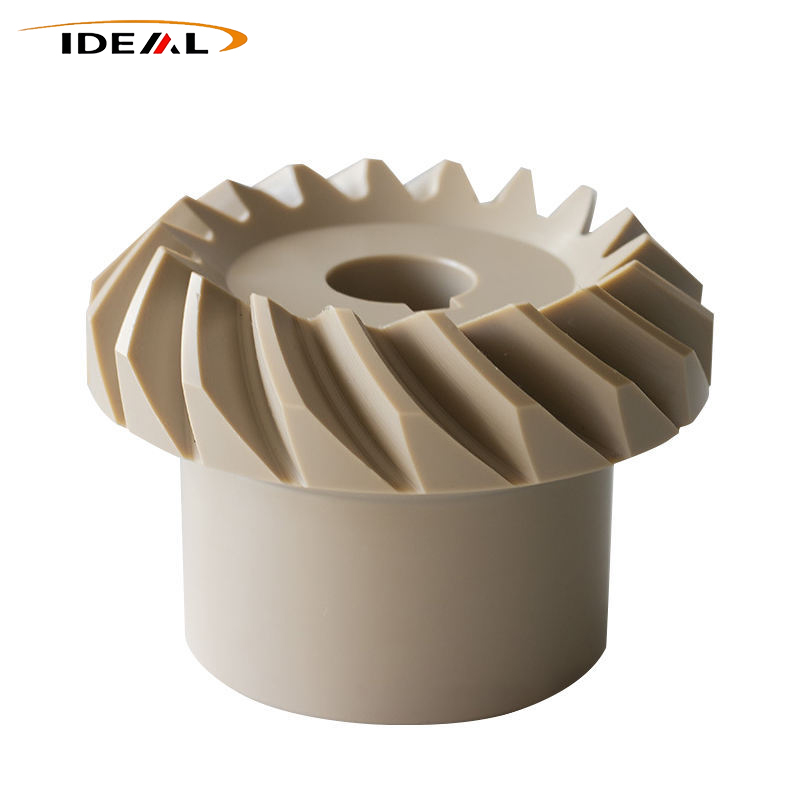

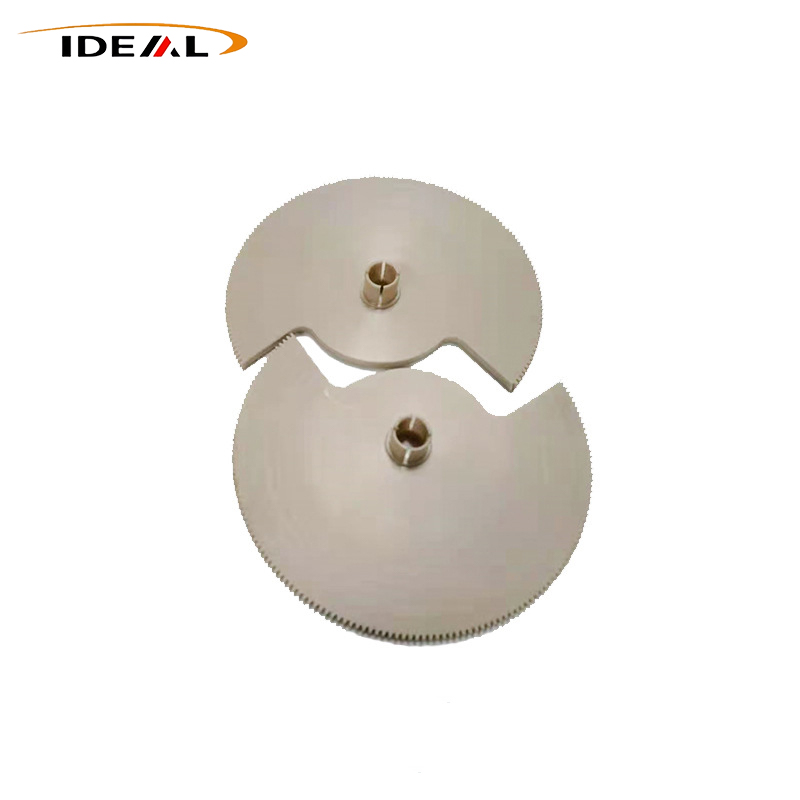

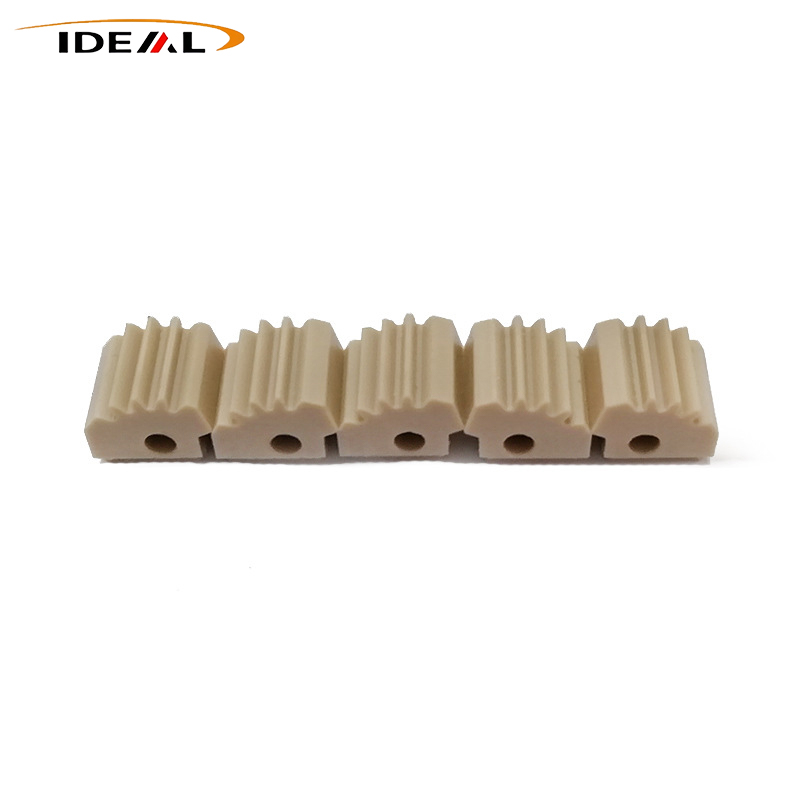

Високоефективні шестерні PEEK з ідеального пластику — це маломодульні приводні механізми для високоточних систем трансмісії. Як основний енергоспоживаючий компонент зубчастих передач, він зазвичай з’єднується з більшими шестернями, черв’ячними передачами та гвинтовими передачами для зменшення швидкості, збільшення швидкості та точного позиціонування. Шестерні мініатюрного розміру стикаються з частими циклами зачеплення, що вимагає чудової стійкості до зносу, стійкості до втоми та стабільності розмірів.
Шестерні PEEK, пропоновані виробником Ideal Plastic, виконують роль рушійної малої шестерні в комплектах точних трансмісій. Він співпрацює з великими шестернями, черв'ячними або гвинтовими шестернями для реалізації уповільнення, прискорення та точної передачі позиціонування.
На відміну від стандартних шестерень великого розміру, шестерні мають невеликі модулі та дрібні профілі зубів, проходячи набагато більше циклів зачеплення. Таким чином, вони висувають високі вимоги до зносостійкості матеріалу, стійкості до втоми та стабільності розмірів.
1. Традиційні металеві шестерні: гучний шум при роботі, легке іржавіння та висока інерція обертання
2. Шестерні з нейлону / POM: низька стійкість до високих температур, швидкий знос і швидка втрата точності
Завдяки видатним комплексним властивостям полімеру PEEK, шестерня PEEK вирішує основні проблеми мініатюрної високочастотної передачі. Він підтримує тривале безшумне обслуговування без обслуговування зі стабільною точністю та стає важливою частиною оновлення для точної автоматизації, робототехнічних систем і медичних пристроїв.
Виробництво маломодульної шестерні PEEK є технічно складним. Загальні виробничі дефекти включають неповне заповнення каріозної порожнини, спотворення форми, залишкову напругу та тріщини на корені зуба. Ми використовуємо два незалежні зрілі процеси, щоб відповідати різним вимогам до точності та обсягам замовлень.
Продукт усуває типові дефекти металевих, нейлонових і мініатюрних шестерень з ПОМ. Підтримуючи 5-осьове фрезерування з ЧПК і високотемпературне лиття під високим тиском, вони забезпечують тривалу безшумну, безобслуговувану та стабільну точну роботу автоматизації, роботів і медичного обладнання в важких умовах роботи.
Цей процес орієнтований на високоточні індивідуальні замовлення, особливо для малих модульних нестандартних шестерень, які використовуються в медичних інструментах і прецизійному дослідницькому обладнанні.
1. Спеціальні мініатюрні фрези виконують тонке різання; зарезервований припуск на обробку для вторинної чистової обробки суворо контролює похибку профілю зуба та концентричність.Оптимізовано для масового виробництва шестерень зі стандартними специфікаціями PEEK.
На противагу високій в’язкості PEEK і поганій текучості розплаву ми використовуємо точну пластифікацію 360–400 ℃, формування при високій температурі 160–180 ℃, сегментоване утримання тиску та контрольоване охолодження. Цей процес ефективно вирішує типові проблеми формування: недостатнє заповнення дрібних зубних порожнин, усадкові порожнини, зварні лінії та відхилення розмірів. Вихідні шестерні мають рівномірну щільність, повний профіль зубів і відмінну консистенцію партії.
Усі готові шестерні PEEK проходять тонке полірування поверхні зубів, калібрування круглості, стабілізацію напруги та повнорозмірну перевірку. Суворі процедури забезпечення якості забезпечують гладку сітку, уніфіковані допуски та надійну довгострокову роботу. GuangZhou IDEAL володіє понад 15-річним досвідом у виробництві компонентів PEEK. Наша майстерня оснащена кількома 5-осьовими обробними центрами та верстатами з ЧПК, які охоплюють обробку з ЧПК на замовлення та розробку форм.
Ми оптимізували обидва виробничі процеси:
1. Сторона лиття під тиском: конструкція з високотемпературним гарячим каналом, повільне сегментоване заповнення та градієнтне утримання під високим тиском, усунення поганої текучості розплаву, заповнення мікрозубців, нерівномірної усадки, ексцентриситету шестерні, викривлення та поганої концентричності.
2. Сторона обробки з ЧПК: мініатюрні фрези зі спеціальним покриттям, низькошвидкісне різання з контрольованою температурою та 100% градієнтний відпал. Запобігайте термічній адгезії фрези, відкиданню профілю зубів, задиркам, подряпинам на коренях і спричиненому стресом збільшенню отвору, зміщенню кроку, збільшенню зазору та прослизанню трансмісії.
|
Пункт |
Подробиці |
|---|---|
| Назва продукту | Шестерня PEEK |
| матеріал | Чистий PEEK, армований скловолокном PEEK, армований вуглецевим волокном PEEK, медичний / харчовий PEEK |
| колір | Чорний, бежевий |
| Стандартні модулі | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Діапазон підрахунку зубів | 10Т‑80Т; налаштовується кількість дуже маленьких/великих зубів |
| Кут тиску | Стандартний 20°; Спеціальні кути 14,5°, 25° доступні за запитом |
| Типи внутрішніх отворів | Круглий отвір, отвір D-типу, отвір під ключ, ступінчастий отвір; настроюється |
| Діапазон зовнішнього діаметра | 3мм-80мм |
| Точність обробки | ±0,01 мм; надвисока точність до ±0,005 мм |
| Зразок політики | Підлягає переговорам |
| Митнє обслуговування | Нестандартний модуль, спеціальна кількість зубів, товщина, ексцентрична структура, підтримується нестандартний розмір |
Шестерня PEEK працює в суворих умовах експлуатації: висока швидкість обертання, часте зачеплення та високий тиск тертя. Загальна точність, термін служби, рівень шуму та стабільність усієї машини значною мірою залежать від продуктивності шестерні.
PEEK має чудову здатність проти ковзання при високій температурі. За умов довгострокового високошвидкісного зачеплення або обмежених гарячих середовищ, таких як кабіни двигунів і опалювальне виробниче обладнання, шестерні зберігають непошкоджені профілі зубів, стабільний розмір отвору та рівномірну відстань між зубами. Під час тривалої роботи з високотемпературним навантаженням не відбувається прецизійного зміщення або структурного ослаблення.
Завдяки власному твердому самозмащуванню та низькому коефіцієнту тертя шестерні PEEK підтримують тривалу суху роботу без подачі масла, усуваючи звичайне обслуговування мастила. У разі повторних пусків-зупинок і безперервного зчеплення вони створюють мінімальний абразивний пил, знижують ризик зупинки та поступового зносу, а також знижують витрати на механічні пошкодження та післяпродажне обслуговування.
Порівняно з металевими шестернями шестерні PEEK зменшують вагу більш ніж на 70%. Наднизька інерція обертання значно зменшує затримку реакції старт-стоп і забезпечує чутливий динамічний рух. Він відповідає вимогам високоточного динамічного керування роботами, мініатюрними сервоприводами та пристроями тонкого налаштування, виправляючи недоліки металевих передач, включаючи велику інерцію, різкий старт-стоп, неточне мікрорегулювання та високе споживання енергії.
PEEK володіє високою хімічною інертністю. Він стійкий до тривалої ерозії від моторного масла, охолоджувальної рідини, кислотно-лужних розчинників, вологого повітря та бризок морської солі. На відміну від схильних до іржі металевих шестерень і чутливих до вологи звичайних пластикових шестерень, шестерня PEEK підтримує стабільну роботу в сценаріях хімічної обробки, захисту навколишнього середовища, морських і транспортних засобів.
Коефіцієнт водопоглинання становить менше 0,05%, на нього майже не впливають зміни вологості навколишнього середовища. За умов чергування гарячого й холодного, вологих умов і тривалої втомної роботи це дозволяє уникнути набрякання зубів, заклинювання шестерні та збільшення зазору між зачепленнями. Точність трансмісії залишається постійною протягом повного циклу обслуговування.
Оптимізована конструкція дуги зуб-корінь плюс професійна стабілізація відпалу усувають концентрацію внутрішньої напруги та формують щільну однорідну внутрішню структуру. При частому запуску-зупинці, високошвидкісному зворотно-поступальному русі та миттєвому механічному впливі шестерня PEEK демонструє високу структурну міцність і стійкість до втоми. Тріщини та поломки зубів виникають рідко, подовжуючи загальний термін служби вузлів трансмісії.
Поєднуючи стійкість до високих температур, високу зносостійкість для частого зачеплення, самозмащування, що не потребує обслуговування, легку конструкцію з низькою інерцією, низький рівень шуму та стабільну точність розмірів, шестерні PEEK широко застосовуються в компактних, легких, безперервно працюючих високоточних механічних пристроях. Вони є ідеальною заміною для швидкозношуваних, схильних до деформацій, гучних мініатюрних шестерень із металу/нейлону/POM.
· Обладнання промислової автоматизації та точні пристрої керування рухом
· Інтелектуальні роботи та автоматизовані механічні системи
· Високоякісне точне медичне обладнання
· Бортові пристрої для автомобілів і транспортних засобів на нових джерелах енергії
· Виробництво прецизійної електроніки та напівпровідників
· Високотемпературна сушка, хімічна обробка та антикорозійні установки для захисту навколишнього середовища
GuangZhou IDEAL зосереджується на дослідженнях і розробках і виробництві високоточних компонентів трансмісії з високоякісних інженерних пластмас. Ми вирішуємо поширені больові точки промисловості мініатюрного обладнання: неповне заповнення форм, деформація, спричинена напругою, точне загасання, швидке зношування через часте зачеплення та нестабільна консистенція партії.
· Повний вибір матеріалів PEEK: чистий PEEK, армований скловолокном, армований вуглецевим волокном, медичний і харчовий сорти, що адаптуються до різноманітних суворих умов (висока температура, часті сітки, низький рівень шуму, антикорозійний захист, чисті приміщення, проекти з легкими вимогами).
· Стандартизоване ISO виробництво, повна експортно-орієнтована сертифікація та стабільні цикли доставки.
· Обслуговуйте глобальних промислових покупців B2B за допомогою довговічних, економічно ефективних шестерень PEEK на замовлення та для оптового замовлення.
· Клієнти можуть надати креслення конструкції, фізичні зразки або параметри робочих умов для індивідуальних рішень і точних пропозицій.
Доступні режими співпраці: налаштування на основі креслень, розробка зразків, дрібносерійне виробництво з 5-осьовим ЧПК, масове виробництво під тиском, експортні замовлення OEM і ODM.
A1: Традиційні шестерні з нейлону та POM мають обмежену термостійкість. При температурі вище 100 °C вони поступово розм'якшуються і сильно зношуються. Часта робота може призвести до руйнування зуба та розширення зазору між сітками, що призведе до точної несправності.
Навпаки, шестерня PEEK стабільно працює в постійному високотемпературному середовищі 260°C. Його властивості проти повзучості, проти втоми та зносостійкості значно перевершують властивості звичайного пластику, забезпечуючи вищу стабільність точності та довший термін служби для мініатюрних високочастотних систем передачі.
A2: Ми підтримуємо повний спектр послуг нестандартного налаштування. Відповідно до CAD-креслень клієнтів, фізичних зразків і фактичних параметрів робочих умов ми можемо розробити шестерні з різними нестандартними модулями, спеціальними зубами, ексцентричними структурами та нерегулярними розмірами. Ми підтримуємо обробку невеликих партій прототипів, а також масове виробництво великих обсягів і співпрацю OEM/ODM.
