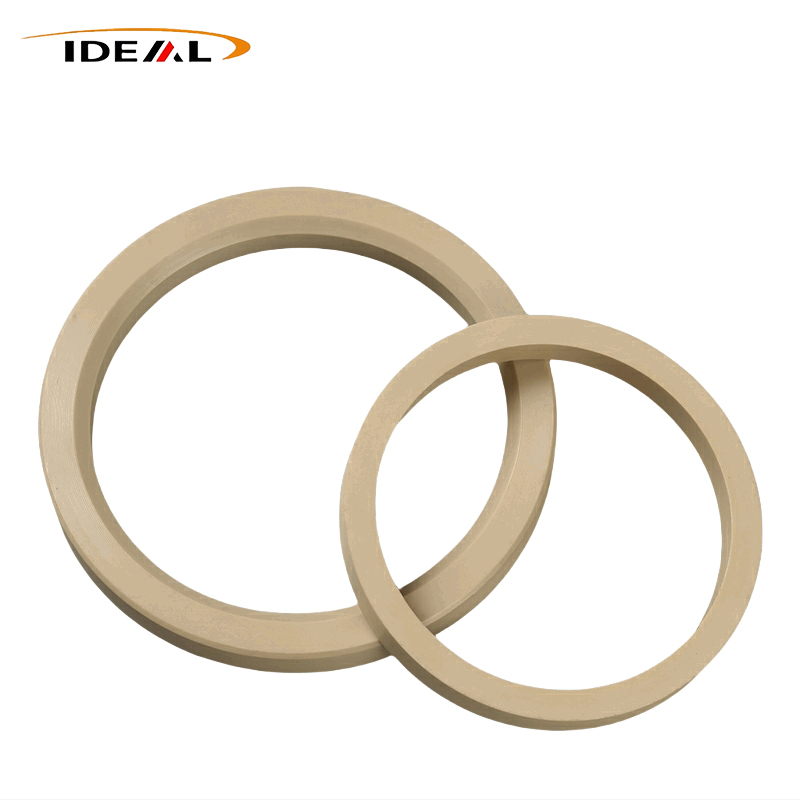

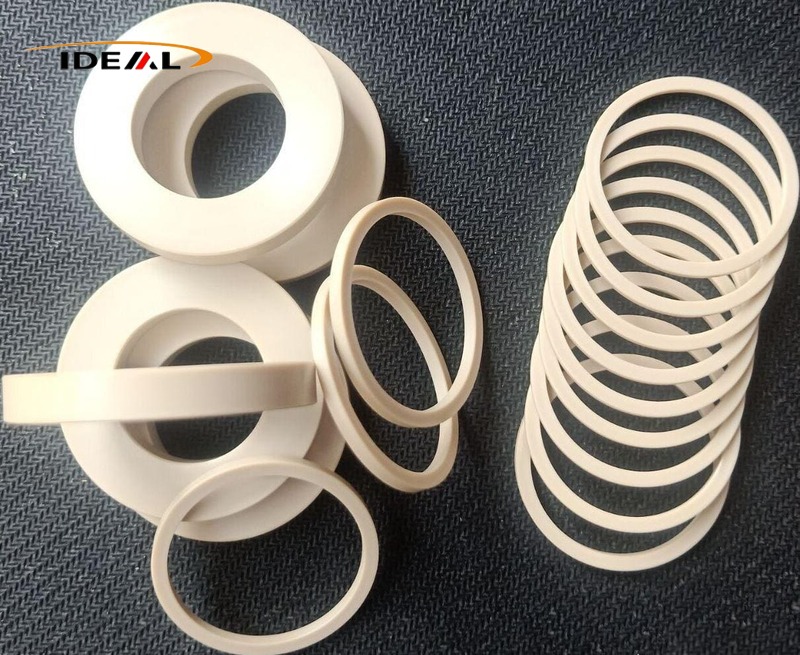

Ущільнювальні кільця PEEK компанії Ideal Plastic Factory — це високоефективні інженерні пластикові компоненти, призначені для ущільнення та опори, що характеризуються високою жорсткістю та стійкістю до повзучості. Виготовлені за допомогою точної обробки з ЧПУ та високотемпературного лиття під тиском, доповненого відпалом для зняття напруги, ці продукти забезпечують високу точність розмірів і незмінну якість від партії до партії. Ми підтримуємо індивідуальне виробництво за нестандартними кресленнями, дрібносерійну вибірку та великі експортні замовлення.
Пропоновані ущільнювальні кільця PEEKФабрика ідеального пластикуце високоефективні кільцеві ущільнювальні та опорні компоненти, виготовлені з базового матеріалу поліефіретеркетон. Клієнти зазвичай використовують їх як напрямні кільця, опорні кільця та антиекструзійні опорні кільця, які ідеально вписуються в динамічні та статичні ущільнювальні канавки.
Ці кільцеві компоненти служать одночасно багатьом практичним цілям: спрямовують рух, протистоять абразивному зносу, витримують структурні навантаження та запобігають екструзії ущільнення. Варто відзначити одну ключову деталь: майже всі автономні ущільнювальні кільця з поліефіретеркетону не мають еластичних властивостей, притаманних гумі. Для належної роботи герметизації вони повинні бути узгоджені з допоміжними еластичними частинами.
У порівнянні з PTFE та нейлоновими ущільнювальними кільцями альтернативи PEEK забезпечують набагато сильніший опір повзучості в екстремальних умовах роботи: висока температура, підвищений тиск і корозійні хімічні рідини. Вони ефективно усувають періодичні промислові больові точки, які спостерігаються при використанні звичайних ущільнювачів, включаючи деформацію холодного потоку, зміщення розмірів і передчасне руйнування. Завдяки цим надійним характеристикам вони широко інтегровані в ущільнювальні вузли для промислового обладнання преміум-класу в багатьох секторах.
У реальних умовах роботи ущільнювальні кільця з поліефіретеркетону діють виключно як жорсткі поверхні ковзання, які витримують нагрівання, тертя та деформацію повзучості. Усе попереднє навантаження на стиснення, необхідне для ефективного ущільнення, походить від зовнішнього еластичного обладнання, такого як ущільнювальні кільця та металеві пружини. Ця основна відмінність принципово відрізняє ущільнювальні кільця з поліефіретеркетону від ущільнювальних кілець із твердої гуми.
У середовищах високого тиску еластичні ущільнювальні кільця легко проштовхуються рідиною в крихітні монтажні зазори всередині ущільнювальних канавок. Це безперервне стискання зрештою призведе до розриву еластомеру при зсуві.
Встановлені як жорсткий бар’єр опорні кільця PEEK блокують ущільнювальні кільця від екструдування в зазори. Така установка підвищує загальний показник тиску всієї системи ущільнень і значно подовжує термін служби парних ущільнювальних кілець.
Встановлені на поршні та поршневі штоки для зворотно-поступального або обертального руху, ці кільця поглинають бічні навантаження та зберігають точне осьове вирівнювання. Вони припиняють прямий контакт метал-метал між механічними компонентами, компенсують радіальне відхилення, що виникає під час роботи обладнання, і захищають внутрішні ущільнювальні елементи від пошкоджень, викликаних нерівномірними бічними навантаженнями.
|
Пункт
|
Деталі специфікації
|
|---|---|
|
Назва продукту
|
Ущільнювальні кільця PEEK (поліефірефіркетон).
|
|
Доступні матеріали
|
Ненаповнений чистий PEEK, наповнений вуглецевим волокном PEEK, вуглецеве волокно + графіт + PTFE композитний змащений модифікований PEEK
|
|
Параметри кольору
|
Бежевий (натуральний PEEK), чорний (модифіковані сорти з наповненням)
|
|
Виробничий процес
|
Точна обробка з ЧПУ / високотемпературне точне лиття під тиском
|
|
Допуск на розміри
|
Обробка з ЧПУ: ±0,02~±0,05 мм Лиття під тиском: ±0,08~±0,10 мм
|
|
Шорсткість поверхні
|
Обробка з ЧПУ: Ra 1.6 – Ra 3.2 Лиття під тиском: Ra 3.2 – Ra 6.3
|
|
Сертифікати
|
ISO9001, RoHS, REACH
|
|
Види продукції
|
Напрямні кільця PEEK, опорні кільця зносостійкі, опорні кільця PEEK
|
Розроблені для динамічних поворотних і зворотно-поступальних точок ущільнення, ущільнювальні кільця з поліефірного ефіру зберігають стабільні розміри в умовах коливань тиску та температури. Вбудовані властивості проти повзучості та холодної текучості запобігають постійному спотворенню форми під час циклічного руху. Завдяки низьким коефіцієнтам тертя вони витримують постійний механічний вплив і забезпечують стабільну зносостійкість.
На відміну від гнучких гумових ущільнювачів, які покладаються на еластичний відскок, ущільнювальні кільця PEEK мають високу структурну жорсткість, підтримуючи точне позиціонування для динамічних структур механічного ущільнення.
При безперервних змінних навантаженнях і коливаннях температури матеріал уникає остаточної деформації. Він зберігає ущільнювальні інтерфейси добре підігнаними протягом тривалих робочих циклів, ідеально підходить для обертових валів і вузлів ущільнювачів лінійного руху.
Характеристики природного низького тертя мінімізують знос сполучної фурнітури. Для обладнання з частим відносним рухом ці ущільнювальні кільця зменшують утворення часток і створюють безмасляні робочі умови, поширені в автоматизованих і медичних пристроях.
PEEK зберігає стабільну фізичну форму при контакті з гідравлічними середовищами, рідинами для різання та слабкими корозійними розчинами. Деградація та набухання рідко викликаються неокислюючими хімічними агентами, установкою обладнання для контролю рідини, що працює в помірно агресивних середовищах.
Ці ковзні елементи розроблені для комбінованих конфігурацій ущільнень, включаючи Stepseals і Glyd Rings, і завжди працюють у парі з еластомерами O-ring.
Ущільнювальні кільця забезпечують постійну силу попереднього натягу, тоді як поверхні ковзання PEEK безпосередньо контактують із технологічними рідинами та фрикційними аналогами. Вони відповідають за стійкість до ковзання та утримання рідини. Такі продукти широко застосовуються до поршневих гідравлічних циліндрів високого тиску та ротаційних ущільнювальних вузлів.
Після того, як еластичні компоненти (у більшості випадків ущільнювальні кільця) вставлені в спеціальні канавки, вони стискаються та створюють радіальну силу попереднього натягу. Ця постійна сила міцно притискає ущільнювальне кільце PEEK до відповідної ущільнювальної поверхні, зовнішньої поверхні вала або внутрішньої стінки циліндра.
Завдяки точно обробленим торцям кільця PEEK щільно прилягають, щоб заповнити мікроскопічні щілини та блокувати витік рідини. Коли внутрішній тиск середовища зростає, на кільце ущільнювача діє сильніший тиск. Контактний тиск між поверхнями, що збігаються, відповідно збільшується, забезпечуючи ефективність ущільнення, що активується тиском.
Еластичні деталі безперервно видають стабільний тиск попереднього натягу, утримуючи ущільнювальне кільце PEEK постійно щільно прилягаючи до рухомих поверхонь, що сполучаються.
Тиск рідини в системі діє на задню сторону кожного кільця PEEK. Він висуває ущільнювальну кромку назовні, щоб збільшити питомий контактний тиск, таким чином створюючи стійкий ефект самозатягування ущільнення.
U-подібна ковзаюча оболонка з ПЕЕК містить металеву пружину під напругою. Під час встановлення стиснута пружина розширюється назовні, щоб відкрити ковзаюче кільце PEEK, створюючи початкове контактне попереднє натягування для ущільнення.
Коливання температури та незначне абразивне зношування відбуваються після тривалої роботи. Внутрішня пружина поступово повертається, щоб компенсувати коливання розмірів, і стабільний контактний тиск ущільнення може підтримуватися протягом усього циклу обслуговування.

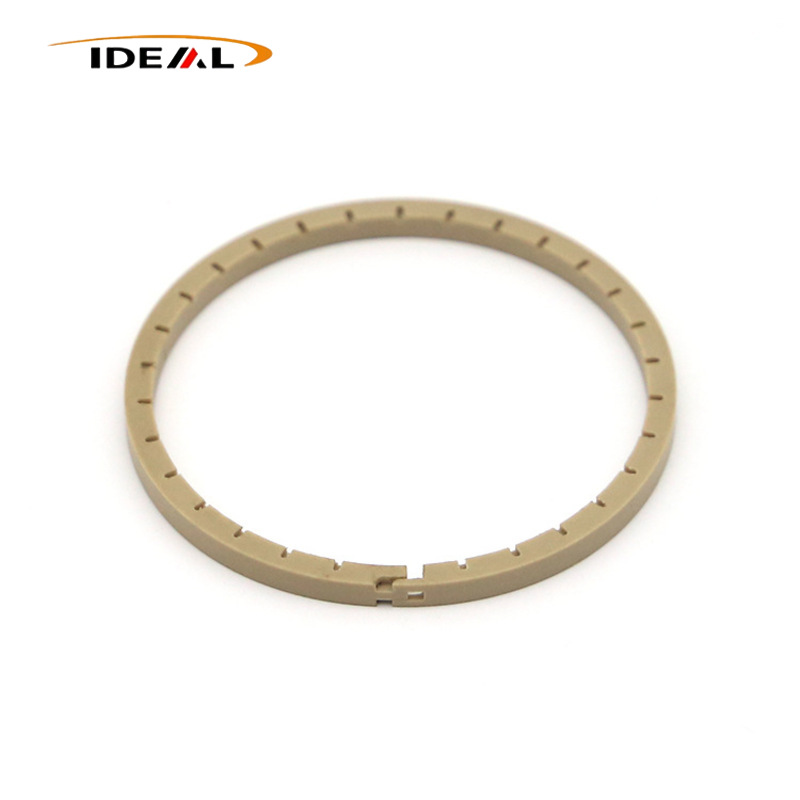

Розрізні вирізи призначені виключно для спрощення монтажу в ущільнювальні пази.
Спіральні виїмки:Після складання і стиснення дві сторони спірального зрізу зміщуються одна проти одної і повністю закриваються. Шляхи витоку значною мірою усунуті, що робить цю конструкцію придатною для сценаріїв високого тиску, які вимагають майже нульового витоку рідини.
Прямі розрізи та прості розрізи під кутом:Незначні щілини витоку залишаються в місці надрізу після встановлення. Ці стилі не застосовуються для динамічного ущільнення під високим тиском, що вимагає повного нульового витоку.
З цієї причини спіральні розрізні кільця або суцільні нерозрізні кільця залишаються найкращим вибором для динамічного ущільнення під високим тиском.
Завдяки поєднанню стійкості до повзучості, термічної стабільності, хімічної інертності та стійкості до стирання, ущільнювальні кільця з поліефіретеркетону широко застосовуються в промисловому обладнанні преміум-класу, що працює в умовах високої температури, інтенсивного тиску, корозійного середовища та надзвичайно чистого робочого середовища.
Застосовується в ущільнювальних канавках гідравлічних циліндрів високого тиску, сервоклапанів і клапанних колекторів як опорні або резервні кільця. Вони ефективно блокують екструзію, викликану високим тиском рідини, і подовжують робочий цикл відповідних ущільнювальних компонентів. Для умов двонаправленого тиску ці кільця можна встановити з обох сторін ущільнювального вузла.
Зазвичай встановлюється на свердловинні інструменти та вузли ущільнення гирла свердловини. Стикаючись із екстремальною температурою, високим тиском і корозійними середовищами нафто-газу в свердловині, їх сильна здатність проти повзучості гарантує стабільну тривалу роботу. Суцільні нероз’ємні інтегровані кільця настійно рекомендуються для умов експлуатації в умовах надвисокого тиску.
Використовується на вакуумних камерах і вентилях технологічних газопроводів. Незаповнений первинний клас PEEK є обов’язковим тут для наднизького виділення газів, що захищає ущільнення FFKM/O-ring. Наповнені вуглецем варіанти PEEK повністю заборонені для таких застосувань.
Встановлюється на роз'ємах реактора і трубопроводах фільтрів високого тиску. Ці кільця зберігають стабільну роботу при впливі кислот, лугів і різноманітних органічних розчинників.
Підходить для ущільнення рідини під високим тиском на водневих енергетичних клапанах і обладнанні для тестування накопичувачів енергії.
Ідеально підходить для вузлів рідинних клапанів, які піддаються впливу широкого діапазону температур і повторюваних циклів стерилізації, які вимагають суворих стандартів чистоти.
- Зосереджено на високоефективних ущільнювальних кільцях PEEK для критичного промислового обладнання
- Спеціалізується на індивідуальному дизайні та стабільному масовому виробництві
- Ціль: усунути проблеми з ущільненням, які стандартні продукти не можуть вирішити
- Ущільнення видавлюються або ламаються під високим тиском
- Деформуватися, деформуватися або витікати при підвищених температурах
- Роз'їдається або розбухає в хімічних рідинах
- Швидко зношуються при зворотно-поступальному / обертальному русі
- Невідповідність розмірів, що спричиняє невдачу збірки
- Незапланований простой і висока вартість обслуговування
- Ми контролюємо залишкову напругу, площинність і кристалізаційну усадку — ключові фактори, які ігноруються більшістю постачальників
- Наші ущільнення залишаються стабільними при високій температурі та високому тиску
- Відсутність швидкої деформації, відсутність протікання, відсутність подряпин на сполучених поверхнях
- Довший термін служби та менше перерв у технічному обслуговуванні
- Два надійні процеси: точна обробка з ЧПУ та точне лиття під тиском
- Обов'язковий відпал для всіх ущільнень PEEK для стабілізації розмірів
- Повний контроль якості від матеріалу до готового продукту
- 100% візуальна перевірка та перевірка розмірів перед доставкою
- Настроювані склади матеріалів для:
- зносостійкість
- стійкість до корозії
- ізоляційні показники
- Стабільність в динамічних умовах роботи (роторний / зворотно-поступальний)
- Відмінна хімічна сумісність і структурна стабільність
- Гідравлічні системи
- Автоматичне виробниче обладнання
- Медична техніка для контролю рідини
- Точні прилади та промислова автоматизація по всьому світу
- Професійний виробник інженерних пластикових ущільнювальних компонентів
- Зрілий досвід обробки PEEK
- Стабільна якість, надійна доставка, глобальний сервіс
- Довгостроковий партнер для промислових клієнтів, яким потрібні високоефективні ущільнення
A1: Ні. PEEK може похвалитися високою жорсткістю та ледве еластичністю. Усе попереднє натягування, необхідне для щільного ущільнення, забезпечується за допомогою кільцевих ущільнювачів або металевих пружин. PEEK служить лише міцною ковзною поверхнею, яка протистоїть зношенню та хімічній ерозії.
A2: У розумному діапазоні тиску механізм самозатягування підвищує контактний тиск і покращує ефект ущільнення. Як тільки тиск перевищить номінальний поріг, ущільнювачі видавлюються та пошкоджуються без правильно встановлених опорних кілець, що негайно призведе до повного збою ущільнення.
A3: У більшості умов експлуатації вони функціонують як жорсткі опорні та захисні компоненти. Оскільки їм не вистачає внутрішньої еластичності, вони повинні бути зібрані разом з еластичними ущільнювачами, такими як ущільнювальні кільця, щоб утворити повну систему ущільнень.
A4: Не рекомендується взагалі. Вугільні наповнювачі несуть ризик виділення газів і забруднення частинками. Лише чистий ненаповнений матеріал PEEK дозволений для виробництва напівпровідників.
