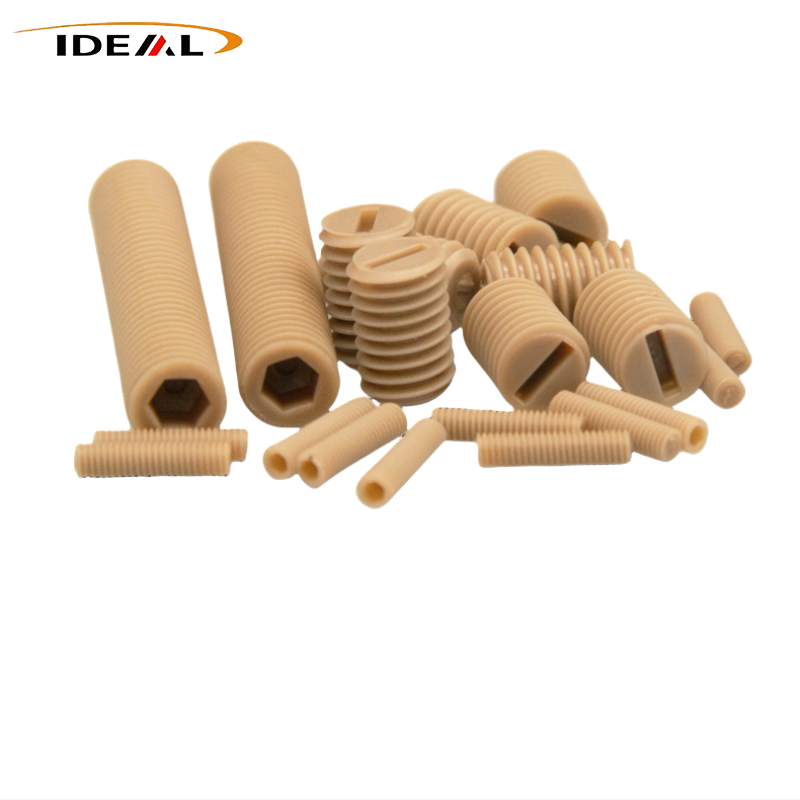

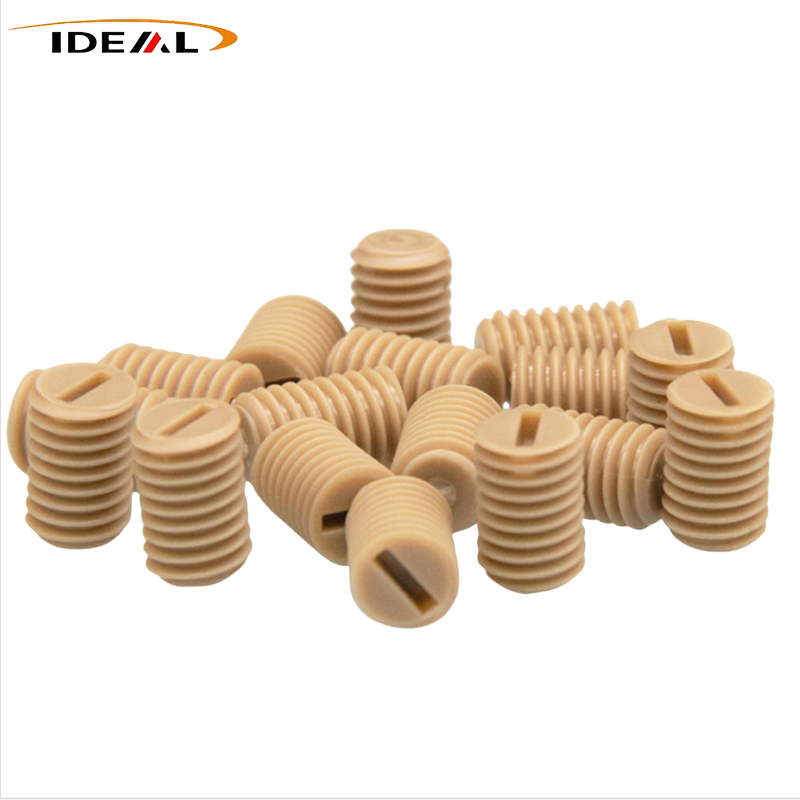

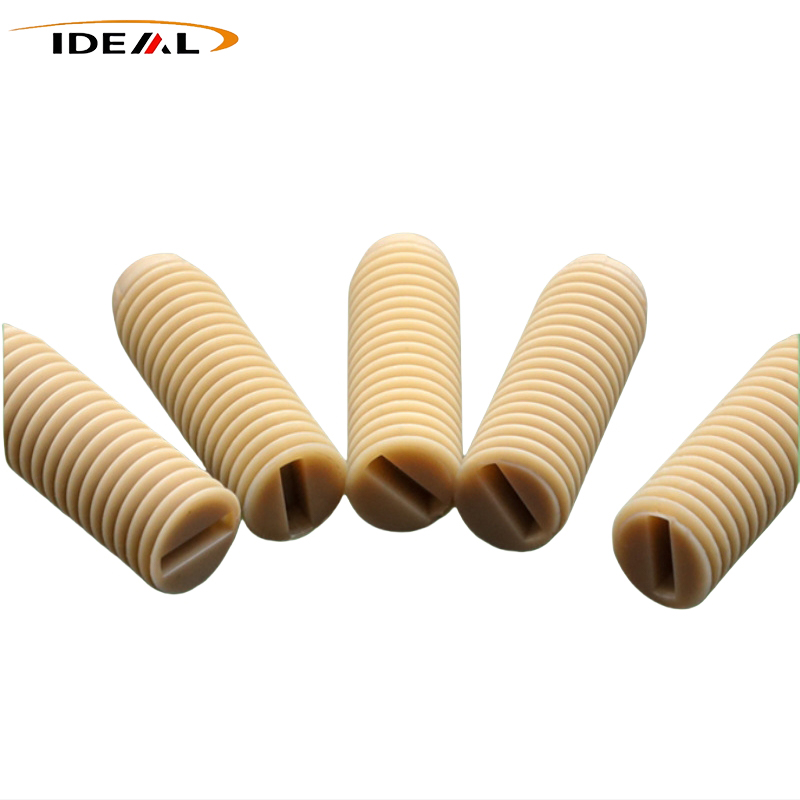

Установчі гвинти PEEK, які також зазвичай називають наконечними гвинтами PEEK, виготовлені з високоефективної підкладки з поліефіретеркетону (PEEK) і оброблені на точній верстаті з ЧПК. Це установчі гвинти без головки, які покладаються на різьбове замикання для досягнення позиціонування компонентів, запобігання ослабленню та фіксації. Не містять металу, вони забезпечують високу міцність і адаптованість до особливих умов роботи. Guangzhou Ideal, як фабрика-постачальник, обслуговує широкий спектр клієнтів промислового обладнання, підтримуючи як стандартне наявне на складі, так і нестандартне налаштування.
Установчі гвинти PEEK від Ideal Plastic є прецизійним ЧПК виготовленим із первинного PEEK або 30% армованого вуглецевим волокном PEEK. Їхня безголовна конструкція дозволяє вбудовувати для позиціонування компонентів, осьової фіксації та запобігання обертанню, де потрібна електрична ізоляція, немагнітні властивості, хімічна стійкість або стійкість до температури.
| Назва продукту | Установчі гвинти з поліефіретеркетону |
| матеріал | Первинний PEEK, 30% PEEK, посилений вуглецевим волокном |
| Колір | Чорний, бежевий (доступні кольори на замовлення) |
| Розміри | Метрична, імперська |
| Стандартні метричні розміри | M2, M2.5, M3, M4, M5, M6, M8 |
| Загальні імперські нестандартні розміри | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Допуск на загальну довжину | ±0,10 мм; Спеціальні допуски для точного відпалу до ±0,05 мм |
| Точність різьби | Метрика 6g, британська система 2A, вимірювання Go/No-Go перевірено |
| Шорсткість поверхні | Поверхня різьби: Ra≤3,2 мкм; Внутрішня стінка шестикутної канавки: Ra≤1,6 мкм, торець затягування: Ra≤3,2 мкм |

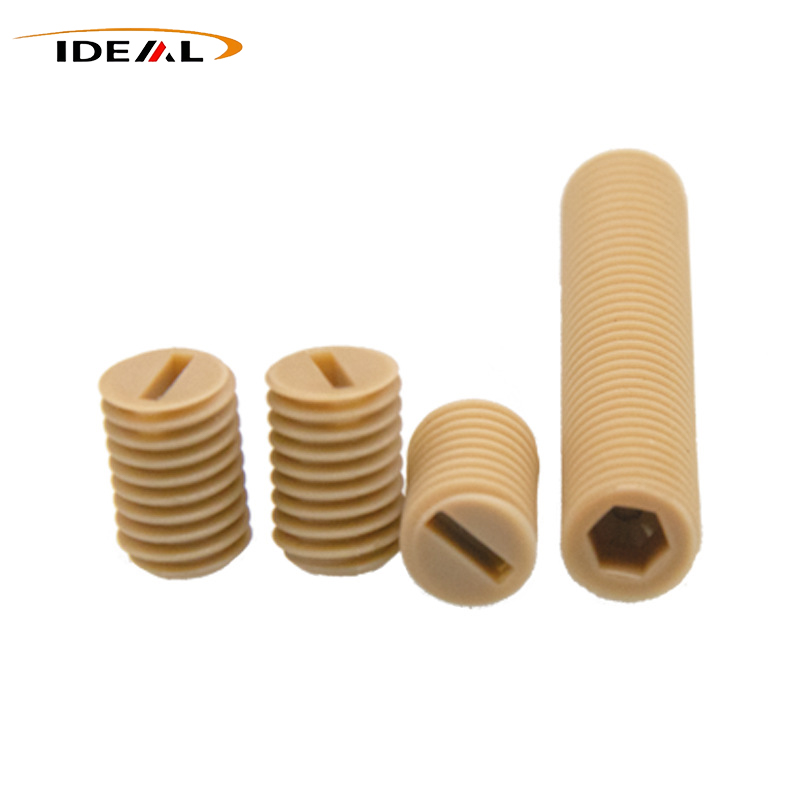

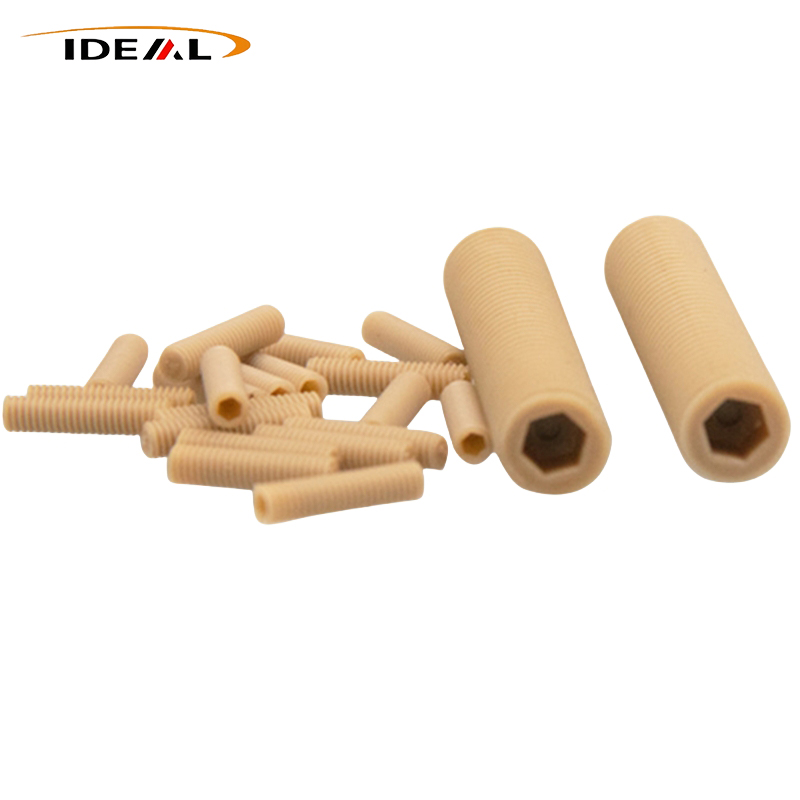

Установчі гвинти PEEK мають структуру без головки з повною зовнішньою різьбою та внутрішнім шестигранним приводом. Гвинт можна повністю втопити в різьбовий отвір, не залишаючи виступаючої головки після встановлення.
Втоплена конструкція запобігає перетину застібки з оточуючими компонентами. Затягуючий кінець контактує безпосередньо з сполучною частиною для позиціонування та фіксації.
1.Повністю різьбовий вал для врізної установки.
2.Внутрішній шестигранний паз для затягування.
3.Плоский затягуючий кінець для прямого контакту з сполучним компонентом.
Основною функцією є затиск і позиціонування, а не розтягування. Гвинт може утримувати вали, втулки та втулки в потрібному положенні, обмежувати осьовий рух і запобігати відносному обертанню.
Глибина вставки також може бути відрегульована для контролю положення компонента або зазору, дозволяючи гвинту функціонувати як обмежувальний або регулювальний гвинт.
Ideal Plastic забезпечує первинний PEEK і 30% посилений вуглецевим волокном PEEK. Вибір матеріалу залежить від того, чи вимагає збірка електричну ізоляцію та немагнітні характеристики чи вищі механічні та пов’язані з зносом характеристики.
Virgin PEEK забезпечує високий питомий електричний опір, ізоляцію та немагнітну поведінку. Ці властивості стосуються обладнання для магнітно-резонансної томографії, високовольтного електричного обладнання, нових енергетичних акумуляторних модулів, напівпровідникового обладнання та обладнання для оптичного тестування.
30% армований вуглецевим волокном PEEK призначений для високотемпературного, зносостійкого та важкого позиціонування, де не потрібна електрична ізоляція. Він не повинен замінювати первинний PEEK, де важливі вимоги до ізоляції, немагнітних характеристик або чистих приміщень для напівпровідників.
Невеликий розмір, тонкостінна різьба та внутрішня шестикутна канавка роблять важливу точність обробки. У наданій технічній інформації зазначено, що промислові замки в основному обробляються з ЧПУ з екструдованих прутків PEEK, а не з лиття під тиском.
PEEK має високу в'язкість розплаву, що ускладнює повне заповнення невеликих різьбових структур під час лиття під тиском. Лінії зварювання, внутрішні пори, усадочні порожнини та неповні профілі різьби можуть вплинути на продуктивність крутного моменту. Обробка з ЧПУ дозволяє уникнути проблем формування різьби, пов’язаних із формуванням.
Ideal Plastic використовує токарні верстати з ЧПУ, фрезерні верстати з ЧПУ, обробні центри з ЧПУ та п’ятиосьові обробні центри. Для обробки використовуються відповідні пристосування та гострі твердосплавні інструменти, швидкість різання та швидкість подачі контролюються відповідно до малої структури PEEK.
Прутки з екструдованого PEEK можуть містити залишкову напругу. Видалення матеріалу під час механічної обробки може звільнити цю напругу та спричинити зміни розмірів або викривлення, особливо коли готова деталь пізніше піддається впливу підвищених температур.
Таким чином, у наданому процесі використовуються стадії чорнової та чистової обробки з відпалом, де це необхідно. Контроль напруги допомагає зменшити ризик розтріскування різьби, розтріскування внутрішніх шестикутних канавок, викривлення та відхилення розмірів.
Перевірка якості охоплює перевірку матеріалу, первинну перевірку, перевірки в процесі виробництва та остаточну перевірку.
1.Перед механічною обробкою перевіряють матеріал бруска PEEK і виробничу партію.
2.Розміри першої деталі, стан різьби та зовнішній вигляд перевіряються.
3.Розміри, зовнішній вигляд і стан інструменту перевіряються під час виробництва.
4.Остаточна перевірка включає вибірку основних розмірів, візуальну перевірку та випробування зразків на крутний момент.
Потрібні вимірювання різьби та перевірка крутного моменту, оскільки внутрішні мікротріщини неможливо підтвердити лише візуальним оглядом.
Потрібний профіль різьби повний і гострий, без задирок, закатаних країв або обпалених країв. Обидва кінці різьби мають скошені напрямні. Внутрішня шестигранна канавка має гладку внутрішню стінку без пошкоджень при отворі, тоді як затягувальний кінець залишається плоским і без розривів або зазубрин.
Застосування установочних гвинтів PEEK базується на теплових, електричних, хімічних, механічних і пов’язаних із вакуумом властивостях матеріалу, а не на загальному кріпленні.
1.Високотемпературне обладнання: інформація про матеріал, що надається, надає довгостроковий діапазон робочих температур від 50 ℃ до 250 ℃, температуру склування приблизно 143 ℃ і короткочасні пікові температури 280–300 ℃.
2.Електрообладнання: Virgin PEEK може забезпечити ізоляцію там, де металеві кріпильні компоненти можуть створювати провідні шляхи, короткі замикання або ризики виникнення дуги.
3.Магнітно-чутливе обладнання: немагнітні характеристики чистого PEEK стосуються МРТ, сенсорного та оптичного вимірювального обладнання.
4.Напівпровідникове та вакуумне обладнання: натуральний PEEK високої чистоти має низьке виділення газів і низьке утворення іонів. Після відпалу, дегазації та ультразвукового очищення його можна використовувати у вакуумних середовищах.
5.Позиціонуючі вузли: безголовна конструкція підходить для валів, гільз, втулок та інших компонентів, які потребують утопленого позиціонування або фіксації проти обертання.
Установчі гвинти PEEK є компонентами позиціонування та затиску, а не високоміцними кріпильними болтами. Вони не призначені для важких з'єднань на розтяг.
Вибір матеріалу також повинен відповідати вимогам застосування. Virgin PEEK необхідний, коли важлива ізоляція, немагнітна поведінка або чистота напівпровідника. PEEK, армований вуглецевим волокном, призначений для застосувань, де потрібні вищі механічні та пов’язані з зносом характеристики без вимог ізоляції.
A: Зовнішні розміри можуть відповідати вимогам DIN913/DIN916. Високотемпературне застосування потребує врахування теплового розширення та залишкової напруги.
A: Відпал в основному зменшує залишкову напругу та покращує довгострокову стабільність розмірів. Це безпосередньо не зменшує допуск на обробку.
A: Ні. Чистий PEEK потрібен для ізоляції, немагнітних і напівпровідникових чистих приміщень.
A: Імператорські розміри майже ніколи не є в наявності. Вони оброблені з ЧПК відповідно до необхідного розміру та кількості.
A: Так. Регулювання глибини вставки можна використовувати для керування положенням або зазором компонента.
A: Візуальний огляд сам по собі не може визначити внутрішні мікротріщини. Для перевірки використовуються калібри різьби та випробування крутного моменту.
