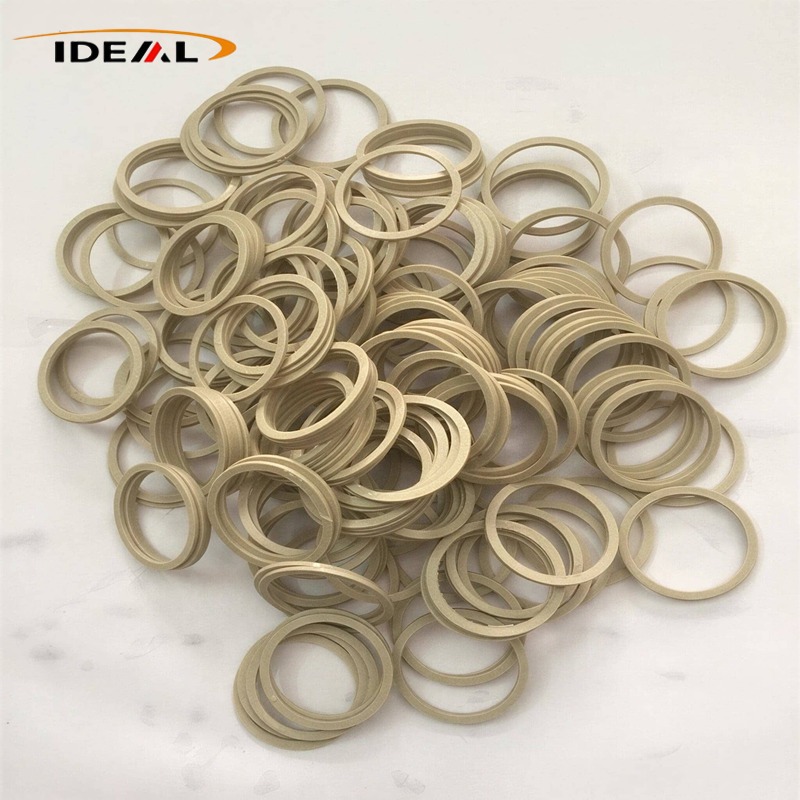

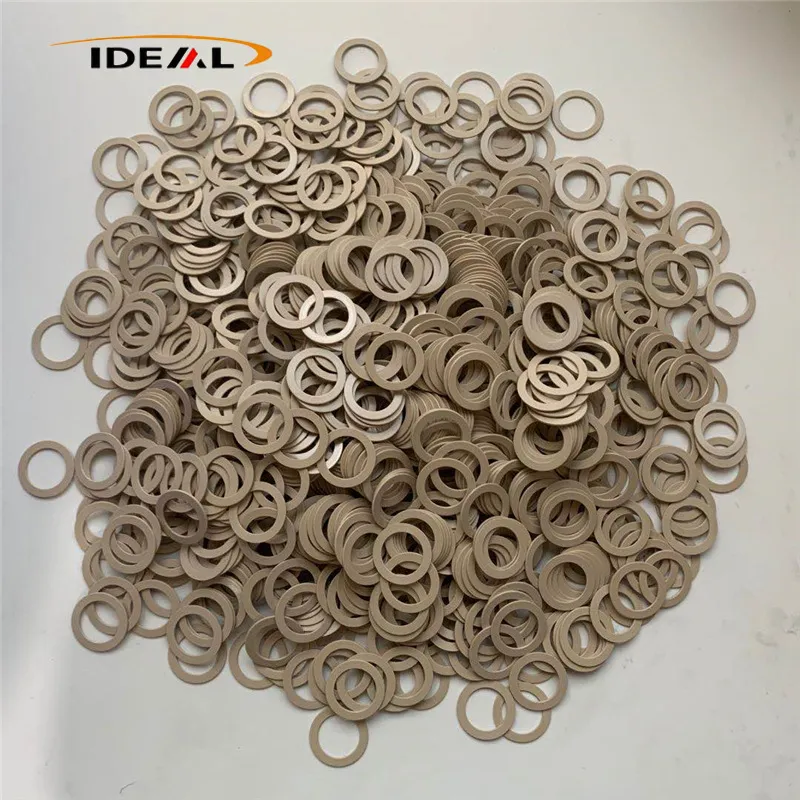

Шайби PEEK

Шайби PEEK відФабрика ідеального пластикуце тонкі дископодібні компоненти сердечника, які широко використовуються в прецизійному обладнанні високого класу. Вони виконують кілька практичних функцій: витримують навантаження, зменшують тертя, електричну ізоляцію, буфер вібрації, а також допоміжне ущільнення проти витоку. Ці тонкі деталі виконують життєво важливі завдання в машині, зокрема витримують осьовий тиск, зменшують тертя ковзання, електрично відокремлюють металеві компоненти, запобігають ослабленню та компенсують помилки розмірів під час складання.

Основні функції

1. Кріплення та несіння навантаження (використання статичного складання)

Коли болти затягуються, ці шайби рівномірно розподіляють силу стиснення по контактних поверхнях. Вони також заповнюють монтажні зазори, регулюють осьові зазори, поглинають вібрацію та раптові удари. Таким чином, обладнання залишається герметичним і стабільним під час безперервної роботи.

2. Зносостійкі характеристики тяги (застосування динамічної трансмісії)

Багато механічних систем використовують шайби з поліефіретеркетону (PEEK) як упорні прокладки, щоб протистояти осьовому тертю. Завдяки притаманній цьому матеріалу властивості самозмащення вони значно зменшують знос і захищають парні металеві поверхні валів, одночасно знижуючи шум при роботі систем трансмісії. Завдяки великій термостійкості та сильній здатності проти повзучості вони зберігають постійні зазори навіть після тривалої експлуатації за високих температур.

3. Електрична ізоляція, стійкість до корозії та чистий захист навколишнього середовища

PEEK — полімерний матеріал з високими ізоляційними властивостями. Розміщений між двома металевими компонентами, він ефективно зупиняє електричну провідність, уникаючи витоку, вихрових струмів і передачі статичної електрики. Ненаповнений чистий PEEK є немагнітним, тому він ніколи не заважатиме датчикам, інструментам оптичного огляду та точним інструментам і виключає помилки, спричинені електромагнітними перешкодами.

Матеріал добре протистоїть впливу кислот, лугів, гідравлічного масла, органічних розчинників і пари високої температури. На відміну від металевих шайб, вона ніколи не іржавіє. Він майже не виділяє газів і мінімально скидає дрібні частки, відповідаючи строгим вимогам до чистоти для напівпровідникових вакуумних пристроїв і медичного обладнання, не забруднюючи внутрішні камери або деталі.

Класифікація шайб з поліефіретеркетону (PEEK) за формою та структурою

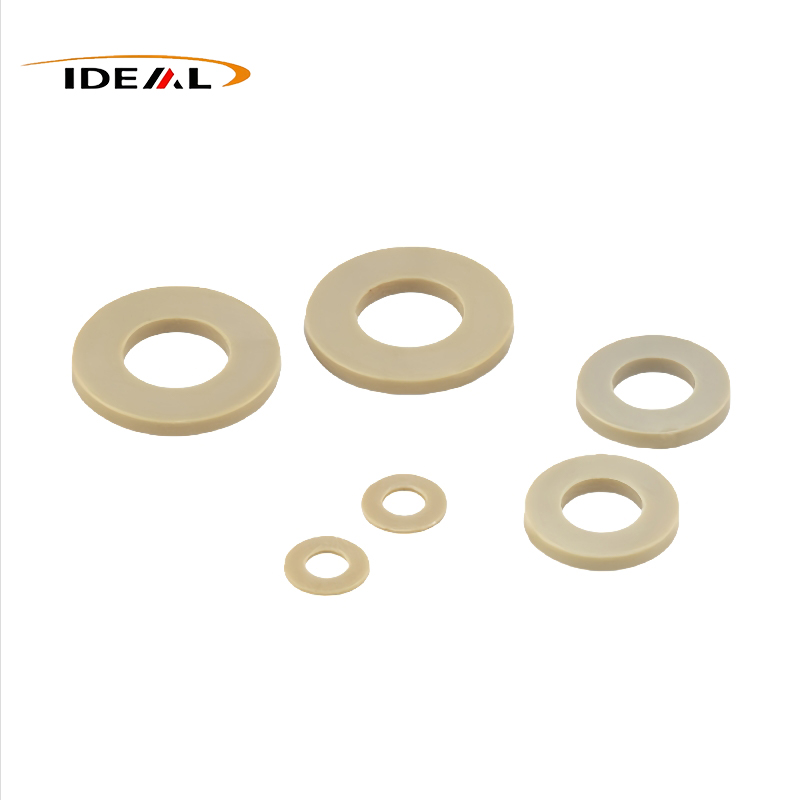

Поширені типи включають: плоскі PEEK шайби, упорні шайби, C-подібні роздільні шайби, плечові шайби / ступінчасті шайби, хвилеподібні шайби.

Ці тонкі прецизійні аркуші легко викривляються, деформуються або стають нерівномірними по товщині. Сам PEEK має високу температуру плавлення та надзвичайно високу в’язкість розплаву; внутрішня напруга має тенденцію накопичуватися, коли він охолоджується після формування. З цих причин промисловість в основному використовує два зрілих методи виробництва: точне різання з ЧПУ та високотемпературне точне лиття під тиском, обидва в поєднанні зі стандартизованими етапами постобробки.

1. Процес обробки з ЧПУ

Цей процес найкраще підходить для надтонких прокладок, спеціальних нестандартних розмірів, деталей, що вимагають надто жорстких допусків, аксесуарів для чистих приміщень для медичних і напівпровідникових галузей, прототипів невеликих партій і нестандартних шайб PEEK. Найтонша специфікація, яку ми можемо виготовити, досягає 0,1 мм.

Переваги:Відсутність зварювальних ліній, рівномірний розподіл наповнювача та відсутність залишкових напруг, викликаних литтям під тиском. Готові вироби відрізняються чудовою площинністю та стійкістю до деформації навіть при тривалому високотемпературному стисненні. Ми можемо налаштувати внутрішній діаметр, зовнішній діаметр, товщину та неправильні контури на основі креслень клієнта.

Труднощі виробництва:Ультратонкі заготовки мають тенденцію відскакувати або відколюватися під час різання. Виробники повинні ретельно вибирати ріжучі інструменти, проектувати спеціальні пристосування та належним чином контролювати швидкість різання. Погана обробка безпосередньо призведе до некваліфікованої площинності.

2. Процес лиття під тиском

Підходить для масового виробництва стандартних плоских шайб, великих промислових замовлень і шайб із загальним допуском. Він також підходить для масового виробництва продуктів PEEK, наповнених вуглецевим або скловолокном.

Переваги:Нижча вартість одиниці для оптових замовлень і швидші цикли доставки, ідеально підходить для тривалого масового виробництва стандартних розмірів. Складні інтегровані структури, такі як плечові шайби та хвилеподібні шайби, можна сформувати за один етап формування.

Труднощі виробництва:Висока в'язкість розплаву PEEK ускладнює заповнення форми. Поширені дефекти включають сліди раковини, зварні лінії та внутрішню напругу, що зафіксована. Без відпалу шайби, виготовлені під тиском, поступово деформуються під впливом повторюваних гарячих і холодних циклів.

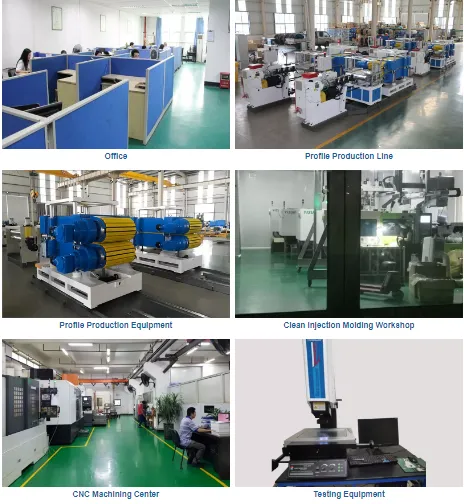

Хто ми

Ідеальний пластикє виробником джерел із 15-річним досвідом роботи у високоточних шайбах з поліефірного ефіру (PEEK), спеціальних ущільнювальних елементах і зносостійкій промисловій арматурі. Як пряма фабрика ми контролюємо кожен етап виробничого ланцюга — від точного різання пластин і високотемпературного лиття під тиском до градієнтного відпалу та повної перевірки розмірів — забезпечуючи постійну якість від сировини до готової деталі.

Що нас відрізняє

Ми працюємо виключно з імпортованою первинною смолою PEEK і безпосередньо вирішуємо найпоширеніші виклики галузі:

1. Деформація надтонкої шайби – вирішується за допомогою спеціального кріплення та двостороннього притирання, щоб гарантувати рівність у робочих умовах тертя.

2. Суворі вимоги до площинності та розмірів – керуються за допомогою градієнтного відпалу, який повністю знімає внутрішню напругу, усуваючи деформацію після виробництва або відхилення розмірів.

3. Гнучке планування виробництва – ми виконуємо обробку з ЧПУ та точне лиття під тиском паралельно, дозволяючи вам узгодити процес із вашими вимогами щодо допуску та обсягу:

процес

Найкраще підходить для

1. Обробка з ЧПУ

2. Надтонкі, високоточні деталі або деталі для чистих приміщень

3. Точне лиття під тиском

4. Великі партії, стандартні замовлення

Якість, яку ви можете перевірити

Кожна пральна машина проходить 100% перевірку розмірів перед відправкою. Площинність, допуск на товщину, внутрішній/зовнішній діаметр і цілісність поверхні перевіряються на відповідність специфікаціям креслення, а офіційний сертифікат перевірки супроводжує кожну поставку.

1. Еталон поверхні: гладкі, паралельні верхня і нижня грані; без деформацій, скручувань, вм’ятин, опуклостей, подряпин, зварних швів, бульбашок і точкових отворів.

2. Толерантність:

Стандарт: ± 0,05 мм

Надточність (на замовлення): ± 0,01 мм

Більш широкі можливості

Окрім шайб із поліефірного ефірокетону (PEEK), GuangZhou Ideal розробляє нестандартні прокладки, прокладки, ізолюючі деталі та кріпильні компоненти з PEEK, PTFE та інших високотемпературних полімерів. Наша багатоосьова майстерня з ЧПК підтримує:

1. Модифікація сировини

2. Точна обробка з ЧПУ

3. Індивідуальне формування за кресленнями замовника

Галузі, які ми обслуговуємо

Нашим компонентам довіряють у промисловій автоматизації, новому енергетичному обладнанні та оптичних випробувальних машинах, де стабільність розмірів і узгодженість від партії до партії не підлягають обговоренню.

Наша обіцянка

Повний контроль якості процесу. Стабільна точність розмірів. Незмінна якість партії. Пряма ціна заводу без посередників.

Властивості продукту

Виготовлені з первинної поліефіретеркетонової смоли, шайби PEEK поєднують в собі міцність високоякісного інженерного пластику з незмінними фізичними властивостями, необхідними для високотемпературних промислових середовищ. В основному застосовані як дистанційні компоненти в прецизійних кріпильних вузлах, вони забезпечують надійну осьову підтримку, зменшують тертя ковзання та забезпечують електричне розділення між сполученими елементами.

Ми пропонуємо різні марки матеріалів, які відповідають різноманітним робочим умовам: незаповнений первинний PEEK, армований вуглецевим волокном, армований скловолокном і спеціалізовані модифіковані антистатичні склади. Основні функціональні переваги наведено нижче.

1. Стабільний контроль кліренсу

Матеріал PEEK ефективно протистоїть повзучій деформації. Навіть за тривалого стиснення та теплових навантажень зміна товщини залишається мінімальною. Осьові зазори залишаються незмінними протягом тривалого терміну служби, зменшуючи вібрацію та ненормальний шум, спричинений поступовим зростанням зазору після тривалої роботи обладнання.

Base PEEK має невід'ємне тверде самозмащування та зменшує регулярне обслуговування мастила. При використанні в якості упорних шайб, які несуть осьове навантаження ковзання, ці компоненти працюють із низьким тертям із помірними втратами на знос. Металеві вали, що сполучаються, отримують надійний захист, уникаючи подряпин і поверхневих подряпин від прямого контакту металу з металом.

2. Електроізоляція та антистатичні параметри

Незаповнений первинний PEEK діє як немагнітний електричний ізолятор. Встановлений між окремими металевими частинами, він розриває провідні шляхи, щоб запобігти витоку та вихровим струмам. Це забезпечує стабільний вихід сигналу для датчиків і оптичних модулів виявлення.

3. Широка хімічна сумісність

PEEK (Polyether Ether Ketone) Шайба стійка до більшості звичайних промислових кислот, лугів, масел і розчинників. Не рекомендується безперервна робота в сильно окисних концентрованих кислотах, таких як концентрована сірчана кислота та концентрована азотна кислота. Стабільна продуктивність зберігається в середовищі ріжучої рідини, пари та сольового туману.

На відміну від металевих прокладок, ці шайби не піддаються корозії. У порівнянні зі звичайними пластиковими деталями, вони протистоять розбуханню та хімічному розкладанню під час тривалого впливу, що робить їх придатними для хімічних обробних установок і морських об’єктів з високою вологістю.

4. Чудова стійкість до вібрації та втоми

Матеріал балансує стійкість до ударів і стійкість до втоми. Під час безперервної циклічної вібрації рідко виникають тріщини та відколи на краях. Порівняно з фторопластовими шайбами ​​вони відрізняються вищою жорсткістю та набагато меншою тенденцією до холодного течії, задовольняючи вимоги до довгострокових вузлів трансмісії.

FAQ

Питання 1: Чим шайби перевершують нейлонові та поліетиленові шайби?

A1: Стандартні нейлонові та поліетиленові пластикові шайби мають чимало недоліків у польовому застосуванні. Їх термостійкість обмежена, деформація повзучості відбувається легко, постійна деформація стиснення відбувається під навантаженням, розмір збільшується, коли вони поглинають вологу, і швидко відбувається стирання.

Пластикові шайби PEEK витримують стабільну робочу температуру до 260 градусів Цельсія. Вони відрізняються винятковою стійкістю до повзучості та надстабільними розмірами. Термін їх служби проти стирання приблизно в 5-10 разів довший, ніж у звичайних пластикових альтернатив. Збори залишаються герметичними без провисання або повної поломки навіть після багатьох років безперервної роботи.

Питання 2: чи потрібно користувачам регулярно застосовувати мастило для обслуговування шайб PEEK (поліефірефіркетон)?

A2: Обслуговування масла взагалі не потрібне. Завдяки притаманній PEEK властивості самозмащення ці шайби можуть витримувати тривалу роботу сухого тертя. Ніякого осипання порошку чи механічного застрявання не відбудеться. Вони ідеально підходять для безпилових майстерень, медичних приладів, обладнання для харчової промисловості та вакуумного обладнання без нагляду.

Запитання 3: Чи придатні шайби PEEK замінити металеві шайби?

A3: Для переважної більшості сценаріїв, які вимагають точного складання, ізоляції, тихої роботи, легкої конструкції, захисту від корозії та стійкості до високих температур, ці шайби можуть ідеально замінити металеві шайби. Користувачі отримують численні переваги: ​​ефективність без корозії, електричну ізоляцію, зниження вібрації та шуму, меншу вагу та відсутність вимог до планового обслуговування.

Якщо ви працюєте в умовах важкого навантаження та високого тиску, можна вибрати посилені модифіковані матеріали PEEK, щоб підвищити загальну несучу здатність.

Q4: Чи пропонуєте ви налаштування для ультратонких профілів, неправильних форм і нестандартних розмірів?

A4: Ми повністю підтримуємо всі форми налаштування. Ми можемо виготовляти ультратонкі шайби товщиною до 0,1 мм, деталі великого зовнішнього діаметра, компоненти з отворами спеціальної форми, плечові шайби, упорні шайби та прецизійні деталі, виготовлені за індивідуальними жорсткими допусками. Ми приймаємо замовлення на основі креслень клієнтів або фізичних зразків, охоплюючи випробування невеликих серій зразків, а також графіки масового виробництва великих обсягів.

Q5: Наскільки стабільні ваші продукти та на які терміни можуть розраховувати клієнти?

A5: Виконання прецизійних індивідуальних замовлень займає від 7 до 10 робочих днів. Замовлення на масове виробництво займає від 15 до 20 робочих днів.

Вся готова продукція проходить комплексну перевірку перед доставкою. Повне відстеження якості доступне для кожної партії, і наша фабрика приймає перевірки закордонних клієнтів для експортної співпраці.
